工业节能加热五种方法：

1、电磁感应加热是利用交变电场产生交变的磁场，被加热的物体切割磁场，产生涡流而自身加热。需要电磁加热器、电磁加热感应线圈和被加热的物体组成个完整的感应加热系统。虽然是新兴工业加热方式，但经过这些年电磁加热器生产厂家的努力，电磁感应加热的发展快速。在塑料行业、食口行业等都得到广泛应用。

2、在电弧加热用于气体产生几千上万度的加热装置。能加热超高温度，适合实验域需要超高温的加热。

3、利用液体的电阻加热。装液体装在个金属的容器中，将金属的端进行接地，再火线放入装在金属容器液体的适当位置进行加热。

4、微波加热也是种特定范围的电磁波。对能吸收微波的物质能引起内部分子振动，而得动比较好的加热，因为金属会反射微波，故微波不能加热金属。微波因为其加热均匀速度快，清节无污染。在食品行业中得到广泛应用。因为微波具有穿运性，注意不要用微波加热那些外部不能加热而内部能加热的密封物体。

5、红外加热线属于电磁波的种，物体振动会产生电磁波，其中就有红外线。红外线也是种新兴的加热方式。它适合加热容易吸收红外线的物体，如纤维、木材等。不适合加热表面光滑而内部紧密的物体，如金属等。红外线加热也因其加热快速节能性好倍受欢迎。

电磁加热器过流，当电流大于120A时，控制器会自动检测，如果连续三次检测均大于120A时显示窗1会显示“E2”并闪烁，“过流”指示灯会闪烁提示，蜂鸣音每5秒短响2次。解决方法：

1、请确认线圈电感是否偏离正常的设计参数。

2、检测R30是否变质。

3、可考虑U5是否损坏。

4、这种情况通常与线圈参数不合适有很大关系。

电磁加热器不工作的十大因素：

1、电磁加热器内部受潮，线路损坏，导致电磁加热器不工作。

2、电压:电压应该高于323V并且低于440V，否则就容易启动不了机器。

3、线圈温度过高：检查线圈的温度或者是先去温度传感器的情况。解决办法是检查散热风扇是否损坏，接线头是否良好，是否更换线圈温度传感器。

4、IGBT温度：检查IGBT温度传感器、连接线、IGBT温度。解决办法是散热扇是否正常工作，是否更换IGBT温度传感器。

5、负载：检查线圈链接、电感参数、IGBT驱动板和线。解决办法是线圈圈数是否缠绕圈数过多或者过少，测试IGBT驱动板和检查IGBT线。

6、通讯异常：检查通讯链接线链接、控制板和AI板。解决办法更换控制板或者AI板。

7、IGBT模块使用时间太长，导致IGBT模块老化开裂，使电磁加热器不能工作。

8、电磁加热器内部电子元件规划不合理，导致电磁加热器不工作。

9、电磁加热器抗干扰性差，导致不能正常工作。

10、因为线路短路、漏电、超负荷、开关损坏导致跳闸使电磁加热器不能正常工作。

电磁加热应用域：工业电磁节能改造广泛应用于适用于塑机械加热、木材、建筑、食品、医疗、化工等节能改造，如塑料注塑机，挤出机，吹膜机，拉丝机，塑料薄膜，管材，线材等机器、食品加工、纺织、印染、冶金、轻工、机械、表面热处理及焊接，锅炉，开水炉等行业，可以替代电阻加热，以及燃料明火传统能源。

1、纺织印染：原料采用电磁加热可以提高能源利用效率，提高加热速度，提高温度控制精度；

2、轻工行业：罐头以及其它塑料包装的封口等等。

3、锅炉行业：电磁锅炉利用其加热速度快的特点，可抛弃传统锅炉整体加热的方式，只在锅炉的出水端进行加热，使水流在流动中完成加热，加热速度快，节省空间。

4、机械行业：高频电磁加热可以应用于与金属表明热处理，其效果比传统处理方式有显著提高，其他如各种机械零件的淬火，以及淬火后的回火、退火和正火等热处理的加热，压力加工前的透热。电磁加热技术的应用，不仅有利于产品品质、生产效率的提升和节能降耗降低成本，也提升了设备制造企业的技术水平，在传统行业中越来越广泛地被接受和使用。

电磁加热的优势：不直接接触产品，不会和金属发生反应（如铜、铝、镍、不锈钢等），也不会发出任何气体，环保无毒，且设计了过流、短路、缺相、过压、欠压、过热、线圈开路、抗干扰、防雷击等多项自动保护功能，不会发生短路。电磁加热装置很好地结合了加热设备应用环境和工作需要进行开发，对食品机械无需太多改动，便能轻松达到节能30-50%的效果，并能节省预热时间，预热时间通常缩减到1/3左右。具备节能降耗，精确控温，可靠安全等三大特点。电磁加热的原理是通过电子线路板组成部分产生交变磁场、当用含铁质容器放置上面时，容器表面具即切割交变磁力线而在容器底部金属部分产生交变的电流（即涡流），涡流使容器底部的铁原子高速无规则运动，原子互相碰撞、摩擦而产生热能。从而起到加热物品的效果。

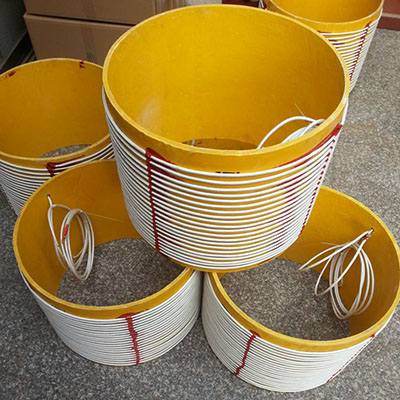

电磁加热器的高温线能不能绕两层？大家都知道电磁加热器的组成是由电磁加热控制器以及电磁加热线圈两个部分组合才是个加热系统，两者之间缺不可。目前使用电磁加热器的客户越来越多，很多客户都是外地的，这些地区如果要上门安装的话客户所需要承担的成本就比较高，所以很多客户为了节省这笔安装费用都选着自己来安装电磁加热系统。在安装的时候有客户会疑惑电磁加热线圈太多了能不能绕两层。安装电磁加热线圈的时候如果被加热体直径或者长度比较小，线圈又太多了，线圈绕少了电感量达不到就会工作不了。这个时候是可以采取电磁加热线圈绕双层的。线圈的电感要达到80kw电磁加热控制器的合适值才行。也不要担心绕双层对电磁加热器的寿命会不会有影响，只要电感量值达到合适值才真正的对控制器不会有损坏。

使用电磁加热器时这几点不可忽视：

1、电磁加热器主机的安顿环境不能在-20℃以下，高也不能超过50℃，且要枯燥、通风。

2、接入电源前：清楚电器作业需要的总电量和供电变压器的总容量，不能超过供电的总容量，也尽可能不要去糟蹋。别的要辨明单相220v、三相380v电压，不能接错。终要留意的就是，当电网的电压在规则电压规模的上下10%起浮时，制止运用大功率电磁加热设备。

3、变频电磁加热器是怕水的，因而、总归，电磁加热器不能有水进入，任何状况下都要防止这状况，水蒸汽、湿气过重也不可，电磁加热线也相同怕水，切忌用湿润的手去触摸或是在电磁加热线上搭晒湿润的衣物等等。

4、电磁加热器生产厂家印刷电路板周围不能有塑料、乙烯基和聚苯乙烯泡沫塑料(抗静电类型在外)，静电很可能会损坏这些电路。不要触摸操控接口板或操控板的IC电路。

5、电磁加热线外表是石棉原料，怕磨，因而电磁加热线应防止轰动凶猛的设备，防止磨损的电磁加热线呈现漏电现象，触摸接地的金属物体，用手触摸这些操控器之前消除身体上的静电(封闭操控器的电源。并且在触摸操控器时坚持接地)。

6、任何替换设备、检修设备环节定要断电今后才干进行，不要用手或导体触摸印刷电路板上的元件或导体。

7、任何替换设备、检修设备环节定要断电今后才干进行。

电磁加热功率选配：、确认需要节能改造的设备原来的加热形式：

1、电炉丝/石英：确认原来加热区数量、每个温区的加热功率，就近选择相应功率型号的电磁加热产品进行搭配即可，功率如果小于2.5KW则律选择2.5KW电磁加热控制板，搭配产品的数量与原来加热区样的数量即可，该方法主要用于注塑机、吹膜机、拉丝机、挤出机等功率较小的设备。

2、烧煤/柴油加热：确认料筒直径、需加热区域的长度、根据生产需要加热的温度、具体的产量要求，该方法需要定的专业水平与经验，客户如若有需要可以提供以上数据由电磁加热器的厂家进行鉴定。该方法主要用于水料造粒机、各种锅炉等较大功率的设备。

二、采暖器：电磁加热采暖的功率搭配可参考日常空调的搭配方法，即15平方/KW即可满足采暖需求。

三、将放置于水中加热的电热棒改造成同等功率的电磁感应加热器其节电效果在10%以内，不太显著，但可以大大提高其安全性及抗氧化能力。
