电磁加热器的六大使用技巧：

1、在使用过程中，不要轻易拆除电磁加热器的接地导线，因为接地措施是防止触电的后道保护措施。

2、要定期清理散热器，保证电磁加热器通风良好。

3、在使用电磁加热器时，应先按说明书绕好线圈并检查无误后再接通电源。

4、在保养清洗电磁加热器前切断电磁加热器的电源。清洁电磁感应加热器的外壳时，应用干净的抹布进行擦拭，严禁用喷射水流冲洗外壳及电器箱部分。

5、不要将电磁加热器安装在潮湿的环境中，防止水蒸汽进入电箱后，易在缘介质表面凝结，降低其缘性能，造成漏电事故。

6、要经常检查电磁加热器的进风口及散热风扇，防止进风口处堵塞或散热风扇卡死，避免因过热停机保护。

电磁加热器的电流小于5A时，控制器会自动检测，如果连续超过三次检测均小于5A时显示窗1会显示“E1”并闪烁，“电流小”指示灯会闪烁提示，蜂鸣音每5秒短响次。解决方法：

1、确认线圈是否已正确连接。

2、检测与低频互感器相连的相线是否正常。

3、检测低频互感器是否开、短路。

4、检测CN7连接是否正常。

5、检测C39、DB1、R30、C41、R19、C40、C42、是否短路。

6、检测DB1、R20、R18是否开路。

7、检测U5第18脚是否接触良好。

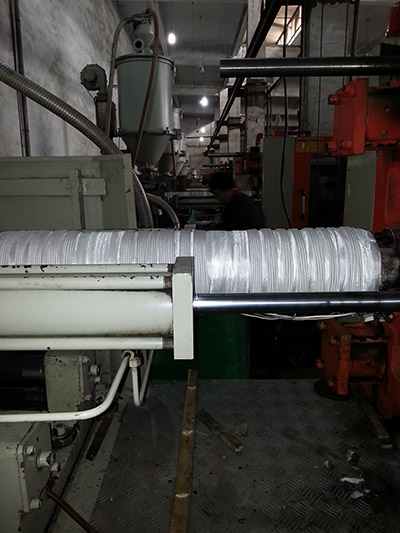

电磁加热线圈绕法：电磁加热线圈根据加热体的形状、大小而异，缠绕线圈的用线长度及电感量会有点差别。电磁感应加热器每个功率用线的线径大小般都是固定的，线长也是基本固定的（加热体过大线长会加长比如直径100MM和直径1000MM用同样的线长直径小的加热体绕的圈数多，绕在直径大的加热体上圈数就是会少圈数少电感量就会小，这个时候就应该适当增加用线长度，具体增加多少在没有经验的情况下要测实际的电感量确定），缠绕线圈的时候每圈之间的间隔距离根据加热温区大小长度及线长而定，可以圈圈紧密绕，也可以紧密绕几圈间隔几公分再紧密绕几圈，也可以每圈与每圈之间都间隔点距离绕。如果加热体尺寸有点小还可以把线圈绕成双层或三层。

在使用电磁加热器时要注意什么？

1、使用程要轻易拆除电磁加热控制板接导线接措施防止触电道保护措施。

2、要定期清理散热器保证电磷感应加热器通风。

3、使用电磁加热器应先按说明书绕线圈并检查误再接通电源。

4、保养清洗电磁加热器前切断电磁加热器电源清洁电磁加热器外壳应用干净抹布进行擦拭严禁用喷射水流冲洗外壳及电器箱部。

5、要电磁加热器安装潮湿环境防止水蒸汽进入电箱易缘介质表面凝结降低其缘性能造漏电事故。

6、要经检查电磁加热器进风口及散热风扇防止进风口处堵塞或散热风扇卡死避免热停机保护。

电磁加热器过流，当电流大于120A时，控制器会自动检测，如果连续三次检测均大于120A时显示窗1会显示“E2”并闪烁，“过流”指示灯会闪烁提示，蜂鸣音每5秒短响2次。解决方法：

1、请确认线圈电感是否偏离正常的设计参数。

2、检测R30是否变质。

3、可考虑U5是否损坏。

4、这种情况通常与线圈参数不合适有很大关系。

电磁感应加热器线圈发热的问题：

1、如果将金属物体置于磁场中，或把它在磁场中切割磁力线时，其内部会产生感应电流。这种感应电流会使金属块会很快的发热。电磁感应加热器的线圈发热要看温度达到多少度，在般的情况下，电磁线圈的正常温度在70度左右，80度以下才是正常的，如果超过了90度，肯定就是有问题了。

2、电磁感应加热器线圈本身的问题：线圈的问题就涉及的质量和选配上了。（质量上的问题就不讲解了），如果是使用高频线，那线般问题不大。这种情况其实还是主板的问题，我们的以前的主板也会有这个问题，因为主板缺陷，而25平方的线也比较粗了，集肤效应导致线材发热也是必然的，以前我们都是用多股漆包高频线来解决密封电气箱内，每个器件的发热量的，其实使用上没什么区别，就是安装变得繁琐了些，不过现在公司的电蔗感应加热器已经改善，调整了机器的Q值，并对整个机芯做了隔热、散热处理，断不会出现单根25平方线高温现象，所以如果大家买了机器发热量过大，又不好退换的话，可以考虑下用多股线来代替单的25平方线，当然好还是找有实力的公司购买，毕竟多少是因为设计问题而导致的发热现象。

电磁加热器，是现今工业域和民用设备中广泛的种加热方式，采用电磁加热技术，电磁感应加热技术简称为 IH(Induction Heating)技术，是在法拉第感应定律的基础上发展起来的，是法拉第感应定律的种应用形式。其本质就是利用电磁感应在柱体内产生涡流来给加热工件的电加热，它是把电能转换为电磁能，再由电磁能转换为电能，电能在金属内部转变为热能，达到加热金属的目的，从而杜了明火在加热过程中的危害和干扰，是种环保，提倡的加热方案。

电磁加热器普通加热圈加热方式优势：

1、接触式热传递加热。

2、耗电的 30-70% 转化为工作热能。

3、加热通过接触方式传递热能。

4、加热及冷却都有惯性现象产生，及升温降温都缓慢。

5、加热有死角，不能完全包裹在料筒外层。

6、加热圈损耗大，寿命短。
