陕西不锈钢电磁加热器电路图

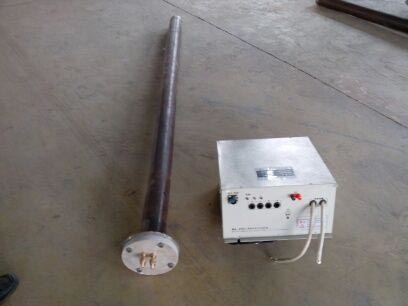

普及下电磁加热器的应用原理，电磁加热是将380V50Hz交流电变成530VDC-560VDC50HZ直流电，再经过变频控制技术逆变成5KHZ-30Hz的高频交流电流，通过电磁加热感应器与电磁线圈组合转换为高频交变磁场，交变磁场的磁力线作用到金属管道上产生锅流，从而快速加热金属管道。

电磁加热和传统电阻加热对比：传统电阻加热热损失大：现有企业专用的加热方式，是由电阻丝绕制，圈的内外双面发热，其内面（紧贴料筒部分）的热传导到料筒上，而外面的热量大部分散失到空气中，造成电能的直接损失、浪费。环境温度上升： 由于热量大量散失，周围环境温度升高，尤其是夏天对生产环境影响很大，现场工作温度有的已经超过了45度，有些企业不得不采用空调降低温度，这又造成能源的二次浪费。使用寿命短、维修量大： 电热管由于采用电阻丝发热，其加热温度高达300度左右，热滞后较大，不易精确控温，电阻丝容易因高温老化而烧断。常用电热圈使用寿命约半年，因此，维修的工作量相对较大。

电磁加热器是种怎样的装置：电磁加热器是种利用电磁感应原理将电能转换为热能的装置。在电磁加热器内部，由整流电路将50/60Hz的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为15-20KHz的高频电压，高速变化的电流流过线圈会产生高速变化的磁场，当磁场内的磁力线通过金属器皿(导磁又导电材料)底部金属体内产生无数的小涡流，使器皿本身自行高速发热，然后再加热器皿内的东西。而电磁加热本身对器皿和器皿内的物品的物理性质和化学性质不产生任何改变。

在塑料制品过程中，电磁加热器随着功率调节旋转开关，可以调节电磁感应加热器的功率大小，当料简温度达到居里点时，电磁加热控制板自动断电，可程度减少能源浪费。所以是不需要客户自行去调节功率的，电磁加热器系列产品，采用电磁加热原理，具有安全、、节能、环保、省时、快捷、操作简便等特点；是塑料加热行业的理想选择。其特点如下：

1、热量大、升温速度快，使料简直接发热。

2、节能、省钱电磁加热器热效率可达90%以上，与电阻丝相比可节能30%-80%。

3、安全、电磁加热器加热时无明火，满足防火要求，可在防火要求高的场所使用。

4、绿色、环保无废气、废渣和噪音污染，清洁卫生，绿色环保，大大改善生产车间的工作环境。

5、安装方便，安要求接上电磁加热线圈即可使用。使用随心所欲。

6、输出功率可以灵活调节，以适应不同功率大小场合需要。

7、有过热保护，防止损坏IGBT模块。

8、加热点集中，电磁加热线圈表面不发热。

9、达到设定温度后，无须调节，输出功率自动降为零，节省电能。

电磁加热器的电流小于5A时，控制器会自动检测，如果连续超过三次检测均小于5A时显示窗1会显示“E1”并闪烁，“电流小”指示灯会闪烁提示，蜂鸣音每5秒短响次。解决方法：

1、确认线圈是否已正确连接。

2、检测与低频互感器相连的相线是否正常。

3、检测低频互感器是否开、短路。

4、检测CN7连接是否正常。

5、检测C39、DB1、R30、C41、R19、C40、C42、是否短路。

6、检测DB1、R20、R18是否开路。

7、检测U5第18脚是否接触良好。

电磁加热控制器运用在反应釜上有什么优势呢？

、加热升温时间短、能量转换效率高，该设备采用就地电磁加热，直接加热罐体，减少中间热传递过程提高热效率利用。

二、安装方便，次性投入成本低，只在原反应釜加入电磁感应器即可，不对原反应釜进行大量的改造。

三、运行成本低，无需管道、锅炉、煤场、智能监控，真正实现无人值守。

四、软启动：无启动冲击电流，可以有效保护设备不受伤害。

五、安全防爆、无明火。线圈温度在100度以内，加热部分采用电缆室结构，加热电缆本身不会产生热量。

六、升温速度快，温度高，高可达600度加热时，加热介质与电分离，感应器本身不产生高温，不产生火花，电源采用特殊的防爆外壳。

七、绿色环保，无任何废弃物产生，符合可持续发展战略。

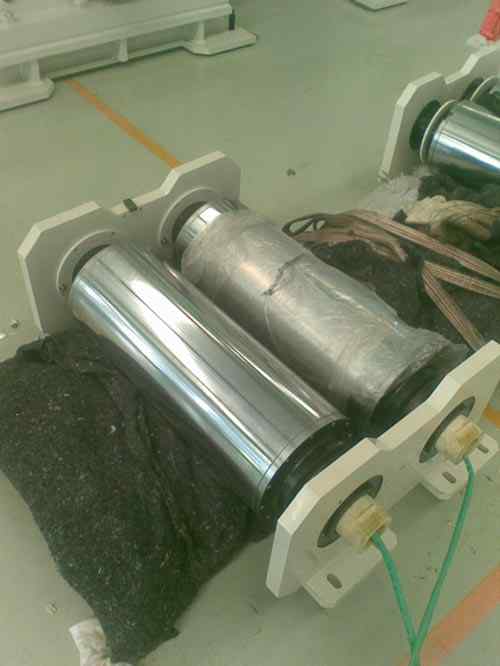

电磁加热器的安装及调试：电磁加热器的安装及调试比较简单：

1、改造之前，先把设备接线情况理下，拍照，做记号（以备恢复原状）。

2、确定控制板或电柜安装位置，以便于确定高温线引线长度。定要跟工厂电工或班交流，确认。

3、拆线圈测量功率， 数据要准。 来确定安装功率。可以结合工厂电工，这也要拍照，留原始记录。

4、量炮筒周长， 确定保温棉尺寸，黄蜡板尺寸，黄蜡板预留探头孔，孔尺寸要准，确定每个温区长度，固定。

5、确定高温线长度，绕制。 要求美观。整齐。包括间距大小控制， 松紧控制。 绕完后测量电感量大小。 注意仪表量程。

6、接线。确认以前断路器电流表量程，过小要换掉。先分别测试，测电压，电流是否正常。有问题解决， 没问题后在整机测试。

7、 整理，清理现场。要求利索整洁。

电磁加热的优势：不直接接触产品，不会和金属发生反应（如铜、铝、镍、不锈钢等），也不会发出任何气体，环保无毒，且设计了过流、短路、缺相、过压、欠压、过热、线圈开路、抗干扰、防雷击等多项自动保护功能，不会发生短路。电磁加热装置很好地结合了加热设备应用环境和工作需要进行开发，对食品机械无需太多改动，便能轻松达到节能30-50%的效果，并能节省预热时间，预热时间通常缩减到1/3左右。具备节能降耗，精确控温，可靠安全等三大特点。电磁加热的原理是通过电子线路板组成部分产生交变磁场、当用含铁质容器放置上面时，容器表面具即切割交变磁力线而在容器底部金属部分产生交变的电流（即涡流），涡流使容器底部的铁原子高速无规则运动，原子互相碰撞、摩擦而产生热能。从而起到加热物品的效果。
