广东工业平板电磁加热器技术

电磁加热器过流，当电流大于120A时，控制器会自动检测，如果连续三次检测均大于120A时显示窗1会显示“E2”并闪烁，“过流”指示灯会闪烁提示，蜂鸣音每5秒短响2次。解决方法：

1、请确认线圈电感是否偏离正常的设计参数。

2、检测R30是否变质。

3、可考虑U5是否损坏。

4、这种情况通常与线圈参数不合适有很大关系。

如何选择合适功率的电磁感应加热器？

1、被加热的工件形状和尺寸：工件大、棒料、实材，应选用相对功率大，频率低的感应加热设备；工件小、管材、板材、齿轮等，则选用相对功率小，频率高的电磁感应加热器。

2、需要加热的深度和面积：加热深度深，面积大，整体加热，应选用功率大，频率低的感应加热设备；加热深度浅，面积小，局部加热，选用相对功率小，频率高的电磁感应加热设备。

3、所需的加热速度：需要的加热速度快，应选用功率相对较大，频率相对较高的感应加热设备。

4、工艺要求：般来说，淬火、焊接等工艺，相对可以功率选小些，频率选高些；退火、回火等工艺，相对功率选大些，频率选低些；红冲、热殿、熔炼等，需要透热效果好的工艺，则电磁加热器功率应选得更大，频率选得更低。

电磁加热调节温度控制方式：

1、台电磁加热器控制段温度。

2、多台电磁加热器用个温控器开关控制。

3、继电器控制。

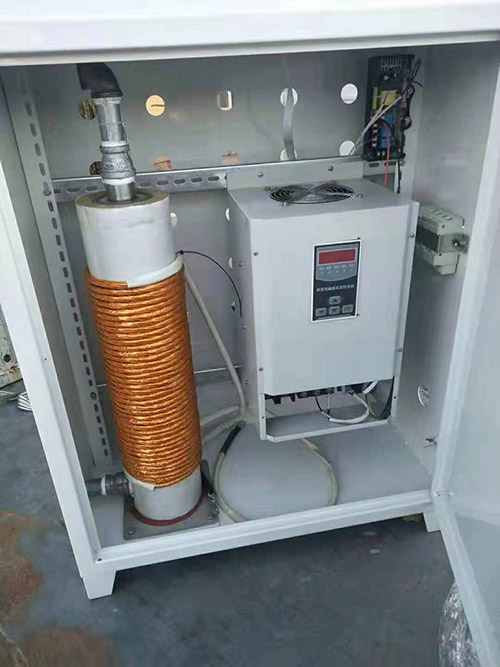

4、如果加热水的话还可以用流速控制温度。

5、分时间控制。

电磁加热器的安装及调试：电磁加热器的安装及调试比较简单：

1、改造之前，先把设备接线情况理下，拍照，做记号（以备恢复原状）。

2、确定控制板或电柜安装位置，以便于确定高温线引线长度。定要跟工厂电工或班交流，确认。

3、拆线圈测量功率， 数据要准。 来确定安装功率。可以结合工厂电工，这也要拍照，留原始记录。

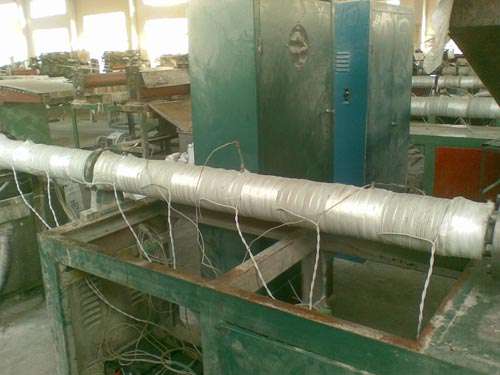

4、量炮筒周长， 确定保温棉尺寸，黄蜡板尺寸，黄蜡板预留探头孔，孔尺寸要准，确定每个温区长度，固定。

5、确定高温线长度，绕制。 要求美观。整齐。包括间距大小控制， 松紧控制。 绕完后测量电感量大小。 注意仪表量程。

6、接线。确认以前断路器电流表量程，过小要换掉。先分别测试，测电压，电流是否正常。有问题解决， 没问题后在整机测试。

7、 整理，清理现场。要求利索整洁。

电磁加热器经常烧坏的几个原因：

1、与工作环境有关：正常来说电磁加热控制器工作环境般灰尘较多，灰尘多了之后，对电磁加热控制主板就非常不利。这就需要我们要定期清理电磁加热器上灰尘。其次就是室内通风要做好，避免风扇被卡住而起不到主板散热效果从而使得元器件过热而烧坏。

2、与工作时长有关：般像家用的电磁炉每天真正工作时间只有几个小时，而诸如塑料机之类的行业每天天的工作时间平均超过10小时，许多厂家机器的运作时间甚至更长，因此，我们企业在选购时定要看准电磁加热控制器的质量，购买高质量的电磁加热控制器，或者合理安排机器运作时间。

3、与电磁加热线圈有关：电磁加热圈着水湿了或者破皮以及两线之间短路等都是会造成电磁加热控制器烧坏。

4、出现间题不要擅自处理：整流桥堆损坏导致跳闸，从而导致电磁加热控制器烧坏，因此，在遇到电磁加热设备在工作时间突然跳闸不要擅自处理，定要联系我们技术人员来为您解决故障，以避免过度损坏。

电磁加热器的全桥和半桥的稳定性的异同：

、相同：在技术设计处理完善的情况下，均可达到较理想的运作稳定性。

二、元件损耗上不同：

1、全桥：各元件负担较合理，损耗比较小，寿命较长。

2、半桥：各元件负担较重，损耗比相对较大，寿命相对合理。

三、故障率上：

1、全桥：保护电路设计较复杂，周全，维修率较低。

2、半桥：保护电路设计较简化，维修率(小元件)相对较高。

电磁加热器的全桥和半桥的应用表现的同异：

、据各自的电路原理的差别决定：相同：均可达到使得相应料筒自身快速发热产生高温，用于加工塑料的功用。

二、功率段表现上不同：

1、全桥：对应档位功率分配清晰、明确，反应迅速。

2、半桥：对应档位功率分配较模糊，反应相对合理。

三、发热面表现上：

1、全桥：因可负载负荷较高，发热面较大、较均匀、层次感能做到循序递减，火焰仿真效果明显。

2、半桥：因可负载负荷较低，发热面较小、均匀性稍逊、层次感分明，火焰仿真效果稍逊。

在使用电磁加热器时要注意什么？

1、使用程要轻易拆除电磁加热控制板接导线接措施防止触电道保护措施。

2、要定期清理散热器保证电磷感应加热器通风。

3、使用电磁加热器应先按说明书绕线圈并检查误再接通电源。

4、保养清洗电磁加热器前切断电磁加热器电源清洁电磁加热器外壳应用干净抹布进行擦拭严禁用喷射水流冲洗外壳及电器箱部。

5、要电磁加热器安装潮湿环境防止水蒸汽进入电箱易缘介质表面凝结降低其缘性能造漏电事故。

6、要经检查电磁加热器进风口及散热风扇防止进风口处堵塞或散热风扇卡死避免热停机保护。
