电磁感应加热器不加热原因主要有以下三点：

1、线路故障，没电供及。

2、元件损坏，查找更换。

3、调整不当，重新调整适当数据。

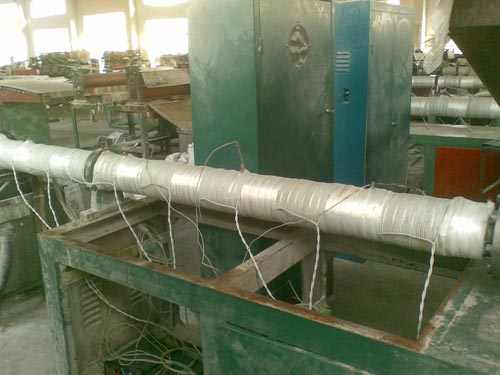

电磁加热器装置后发现温度超温怎样处理，这种现象大多为注塑机， 注塑机装置的电磁加热器数量比较多，搅扰也比较严重，有时候发现温度显现乱跳，温度不稳守时，能够选用几种办法测验：

第，热电偶接头两头能够并个102P瓷片电容以消除高频搅扰。

第二，检查下炮筒接地是不是杰出？测验炮筒强行接地处理。

第三，能够把线圈远离下热电偶，减小搅扰。

第四，测验下用高温布把热电偶包住，让它不要与炮筒触摸。第五，测验换条新的热电偶。第六，测验下注塑机操控电脑中心加个Pai型虑波器，减小电源搅扰。

电磁加热器经常烧坏的几个原因：

1、与工作环境有关：正常来说电磁加热控制器工作环境般灰尘较多，灰尘多了之后，对电磁加热控制主板就非常不利。这就需要我们要定期清理电磁加热器上灰尘。其次就是室内通风要做好，避免风扇被卡住而起不到主板散热效果从而使得元器件过热而烧坏。

2、与工作时长有关：般像家用的电磁炉每天真正工作时间只有几个小时，而诸如塑料机之类的行业每天天的工作时间平均超过10小时，许多厂家机器的运作时间甚至更长，因此，我们企业在选购时定要看准电磁加热控制器的质量，购买高质量的电磁加热控制器，或者合理安排机器运作时间。

3、与电磁加热线圈有关：电磁加热圈着水湿了或者破皮以及两线之间短路等都是会造成电磁加热控制器烧坏。

4、出现间题不要擅自处理：整流桥堆损坏导致跳闸，从而导致电磁加热控制器烧坏，因此，在遇到电磁加热设备在工作时间突然跳闸不要擅自处理，定要联系我们技术人员来为您解决故障，以避免过度损坏。

电磁加热的优势：不直接接触产品，不会和金属发生反应（如铜、铝、镍、不锈钢等），也不会发出任何气体，环保无毒，且设计了过流、短路、缺相、过压、欠压、过热、线圈开路、抗干扰、防雷击等多项自动保护功能，不会发生短路。电磁加热装置很好地结合了加热设备应用环境和工作需要进行开发，对食品机械无需太多改动，便能轻松达到节能30-50%的效果，并能节省预热时间，预热时间通常缩减到1/3左右。具备节能降耗，精确控温，可靠安全等三大特点。电磁加热的原理是通过电子线路板组成部分产生交变磁场、当用含铁质容器放置上面时，容器表面具即切割交变磁力线而在容器底部金属部分产生交变的电流（即涡流），涡流使容器底部的铁原子高速无规则运动，原子互相碰撞、摩擦而产生热能。从而起到加热物品的效果。

电磁加热器线圈短路，本控制器具有线圈短路检测功能，通过对IGBT模块UCE饱合压降检测来保护因线圈短路引起的IGBT损坏。本控制器连续三次检测UCE超过设定值，则会关闭输出。显示窗1会显示“E4”并闪烁，“短路”指示灯会闪烁提示，蜂鸣音每5秒短响4次。解决方法：

1、检查线圈是是否有漏电、短路或电感量太小。

2、检测主板与IGBT连线是否开路。

3、检测D10、D11、D12、D13、ZD1、ZD2、ZD3、ZD4、R29、R26、R27、R28等元件是否开路或变。

4、检测光耦U1、U2、U3、U4是否损坏。

5、检测U5第19脚是否为高电平，否则U5已损坏。

影响电磁加热器的加热效率的3个因素：

1、电磁加热设备主机放置的距离有关：般情况下，厂家都会建议放在5米以内，这样加热效果才会更好。

2、与被加热的物体材料有关：目前大多数的工业加热设备对于所加热的介质还是有定的要求的，好是可以直接加热的，例如铁质、碳钢材质。对于直接加热不锈钢材质的管道或者容器还是有定的困难。不过电磁掌握电磁加热核心技术，能够直接加热304、316等3系列，并且拥有丰富的应用案例，直接加热不锈钢的技术行业先。

3、与加热的距离有关：被加热体与电磁加热线圈的距离，正常来说，对于220V、5KW的电磁加热控制板以及以下功率两者间的距离好相隔1.5-2公分；380V、5KW电磁加热设备距离好相隔2-3公分。这个距离厂家都是利用保温棉代替，既避免了隔空，又避免热量损失，所以客户无需担心隔空问题。

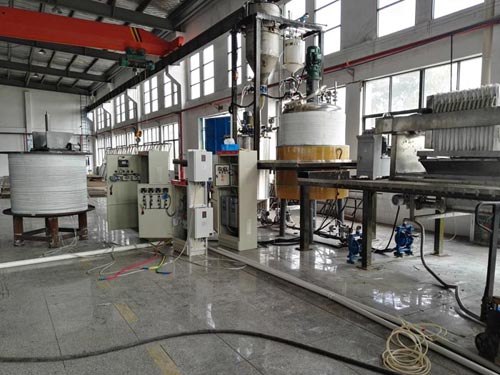

电磁加热控制器运用在反应釜上有什么优势呢？

、加热升温时间短、能量转换效率高，该设备采用就地电磁加热，直接加热罐体，减少中间热传递过程提高热效率利用。

二、安装方便，次性投入成本低，只在原反应釜加入电磁感应器即可，不对原反应釜进行大量的改造。

三、运行成本低，无需管道、锅炉、煤场、智能监控，真正实现无人值守。

四、软启动：无启动冲击电流，可以有效保护设备不受伤害。

五、安全防爆、无明火。线圈温度在100度以内，加热部分采用电缆室结构，加热电缆本身不会产生热量。

六、升温速度快，温度高，高可达600度加热时，加热介质与电分离，感应器本身不产生高温，不产生火花，电源采用特殊的防爆外壳。

七、绿色环保，无任何废弃物产生，符合可持续发展战略。

电磁加热器的六种调节功率方式：

1、调频法。

2、间隙加热法。

3、移相脉宽调制法（全桥移相PWM控制）。

4、改变整流电压法。

5、脉冲功率输出变压器初抽头切换法。

6、变压器初抽头切换、调频、调压法。
