内蒙古油田管道电磁加热器工作原理

电磁加热器对加热行业的作用：当今世界使用加热的途径有三种：燃烧加热、电加热和其它能源加热，当然前两种是如今主要，也是常用的物料加热方式。但是电磁加热方式又比燃烧加热方式清洁卫生、热效率高(可达85%-95%)、安全、可调节、系统简便等优点。电磁加热器应用域广泛，大致可以分为民用和工业用两种应用域。民用域主要包括空调、洗衣机、热水器等大家电及豆浆机、饮水机等小家电，应用于民用域的电磁加热器往往是标准件，单位价值相对较低但批量较大;工业用域主要包括多晶硅生产、石油天然气开采、石化化工等域，应用于工业域的电磁加热器往往是工业生产系统的部分，是非标准件，对性能要求高，单位价值和利润相对较高。电加热有使用电热丝的和电磁加热器加热。电热丝初装成本低，寿命短，维护麻烦，耗电量大。而电磁加热器加热效率高，能节省大量的电能，寿命长。

电磁加热调节温度控制方式：

1、台电磁加热器控制段温度。

2、多台电磁加热器用个温控器开关控制。

3、继电器控制。

4、如果加热水的话还可以用流速控制温度。

5、分时间控制。

磁加热器安装的要求有什么?

1、电磁加热器要安装在不进水或水雾、不潮湿、干净的工作环境。

2、电磁加热器如果安装在电柜中，定要做好通风，保证设备散热良好。

3、电磁加热器的风扇和进风口很容易堆积灰尘，平常需要检查和清理灰尘，以防风扇烧坏或者进风口处堵塞，防止加热器过热导致机器故障。

4、对于功率大的电磁加热器，380V接线应按4～6A/mm2安装，零线接大于1mm2就可以。对于220V电磁加热器，火线和零线同时应按4～6A/mm2安装，以保证使用安全。

电磁加热应用域：工业电磁节能改造广泛应用于适用于塑机械加热、木材、建筑、食品、医疗、化工等节能改造，如塑料注塑机，挤出机，吹膜机，拉丝机，塑料薄膜，管材，线材等机器、食品加工、纺织、印染、冶金、轻工、机械、表面热处理及焊接，锅炉，开水炉等行业，可以替代电阻加热，以及燃料明火传统能源。

1、纺织印染：原料采用电磁加热可以提高能源利用效率，提高加热速度，提高温度控制精度；

2、轻工行业：罐头以及其它塑料包装的封口等等。

3、锅炉行业：电磁锅炉利用其加热速度快的特点，可抛弃传统锅炉整体加热的方式，只在锅炉的出水端进行加热，使水流在流动中完成加热，加热速度快，节省空间。

4、机械行业：高频电磁加热可以应用于与金属表明热处理，其效果比传统处理方式有显著提高，其他如各种机械零件的淬火，以及淬火后的回火、退火和正火等热处理的加热，压力加工前的透热。电磁加热技术的应用，不仅有利于产品品质、生产效率的提升和节能降耗降低成本，也提升了设备制造企业的技术水平，在传统行业中越来越广泛地被接受和使用。

电磁加热器日常护理：

1、产品是否正确安装 。每款电磁加热器及电磁加热圈所要求的保温棉的厚道，绕线的粗细长度，电感值，输入电流值都是不同的，定要按照厂家出厂时安装说明书为标准。以及每台电磁加热控制板之间的线圈组间隔间距在10cm以上也是非常重要的，因为靠的太近会相互影响。只有电磁加热器安装在正常参数范围内才能保证的长期稳定工作。

2、车间的环境包括粉尘，灰尘，潮湿度有关。般来讲粉尘灰尘越大，对电磁加热控制主板越不利。如果是粉尘灰尘比较大的情况下，需要定期清理电磁加热器上的风扇，风冷电磁加热器主要是散热，室内通风要好，避免风扇被卡住而起不到主板散热效果从而使得元器件过热而烧坏。

3、产品的质量也有很大关系。如果是已经按说明书上的参数来安装，车间粉尘灰尘也不大的情况下电磁加热器还是经常出故障，那么这就是质量方面的问题了。不排除有的厂家为了降低成本而采用便宜的元器件来做导致产品质量不稳定而经常出现故障，另外个原因就是虽然用的元器件是好的，但本身电路板设计不合理也会导致易出现故障。如果是质量问题导致的，建议可以换家了。

4、对产品的爱护程度。对于车间灰尘粉尘比较大的用户，应该定期用毛刷刷下电磁加热器上的风扇，与电磁加热线圈上的粉尘，对于线圈不用有重物压住，或割破，不要经常有水溅到线圈上或电磁感应加热器上。更不要将电磁加热器暴露在露天环境下，因为露天环境如果遇到下雨天肯定就要淋湿，在未干的情况下开机就会导致坏掉。或者露天环境早晨雨露较多，导致电路板潮湿，未干的情况下开机也会导致里面的线路短路。

工业运用电磁加热器的五大优势：

1、工作环境舒适。由于电阻式加热时，在部分热量辐射到空气中，导致员工工作环境温度升高，有些车间还安装空调来降温，这样样，就增加了费用，导致车间运行成本过高。改用电磁加热器后，线圈不存在发热，因此，环境工作温度不会升高，更不需要安装空调降温，车间不再出现温度闷热。

2、节能省电，达到大幅度节能源，而比过去的电阻式加热方式是靠自身发热，通过接触传导的方式再把热量传到炮筒中，还有部分的能源辐射到空气中，所以电阻式加热的热效率仅50-60%。本公司的电磁加热器在拉丝机中改造时节能明显，达45%以上，在大功率塑料机械设备比如造粒机中改造时，节能效果更显著，可达50%以上。

3、加热速度快，由于利用电磁磁感应生产涡流发热原理，线圈本身不发热，而是炮筒自身发热。温度升快速度加快。而电阻式是靠自身发热，再传出给炮筒，故加热速度理所当然慢很多。

4、维护成本低，般寿命达5年以上。线圈的表面温度仅不到100度。有时仅70度以内，手可触摸。而般电阻式由于自身发热，寿命很短，经常要维护，故造成维护成本过高。

5、在塑料管道加热面积小时可获得较大的功率，传统的电阻式般大为5KW，基本上限状态，而电磁加热器在小面积大可获得30KW甚至更高功率，以保证出料的数量和品质。

电磁加热器的质量是由什么决定呢：

、重要元器件的选择。电磁加热控制器功率部分核心元器件是IGBT模块，IGBT的优劣直接影响到机器寿命长短,建议直接从国内代理商那进货，否则买到高仿或者翻新的IGBT模块仍然会出现质量问题。

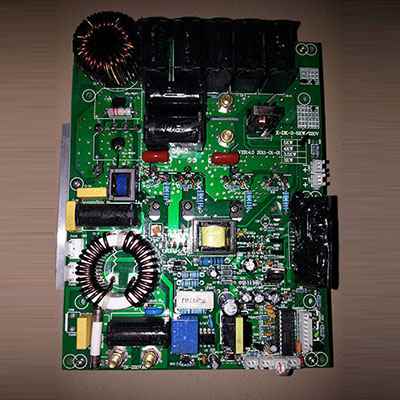

二、主板的选择。电磁加热控制器的主板分为三部分，电源板、信号板和驱动板，要想保证机器长时间稳定工作，主板要有各种保护：过载、过流和过热，电磁加热器应用现场环境很复杂，比如干扰等，旦出现非正常情况，主板应该能很快反应并保护机器，防止非正常因素损坏机器，特别是IGBT。目前市场上很多所谓的电磁加热器厂家的主板并不是自己开发的，而是直接购买的，然后自己组装的，般出现问题，就直接让客户换主板，并不能发现问题的根源所在。

三、高温线的选择。高温线是很多客户容易忽视的个问题，目前市场上国标的高温线很难买到，不要相信商家的所说的，定睁大眼睛，不要嫌麻烦，从重量和材质上鉴定下是否是国标高温线，如果用到非标高温线，不仅仅影响机器寿命，还会影响整机的效率，大家应该重视这个问题。四经验的差别。电磁加热器安装的好，和安装的不好效果是很大区别，这点需要丰富的安装实例，光靠几组数据是分析不出来的，根本没有这样的经验来支撑，完全靠理论在安装。人家说台同型号的电磁加热器，装在同型号的注塑机上，为什么个省电40%以上，个刚刚够理论数据的30%，这个不仅是机器的差异，电磁加热器的安装位置，线圈长短都有影响，如果是采用多组小功率的电磁加热器，这个差异就更为明显。电磁加热行业有个测试机器是否装好的方法，就是让电磁加热器工作2分钟左右，休息1分钟左右。

哪些因素会导致电磁加热器发生故障？

：电磁加热器电路设计不科学。目前，在大功率电磁加热电路系统中，大部分厂家采用过去的传统模拟3525或494电路，产生两路或四路PWM，采用调频方法驱动IGBT，改变谐振回电流大小来达到调节功率大小的目的，再采用4046进行锁相控制，在工业上加热应用已经很普遍，技术也比较成熟。但是，它的硬件电路复杂，所以大多体积庞大，也不便于生产和调试，特别是容易由于所选用的器件特性差异，致使电源致性差，工作中生产的高强的电磁干扰时，锁相或保护部分容易失灵，容易造成故障。

二：电力器件布局不合理。在大功率工业电磁加热主结构电路中，常为半桥电路和全桥电路，通常2-25KW功率别采用半桥电路，全桥电路可以实现20KW以上功率。般地，功率大于25KW后，线圈的高频电流比较大，发热比较多，当主电路电力功率器件布局不合理时，可能会产生高强干扰，有可能使虑波电容、揩振电容或IGBT模块击穿。为了用户的安装安全考虑，般把半桥电路大功率定为15KW，降低IGBT模块电流应力，当功率大于20KW时，建议用户选择全桥主电路结构。当然，在特定的应用场合，需要加热面积比小，功率密度比较大时，我们合理科学地可以帮助用户把半桥电路安全做到30KW。
