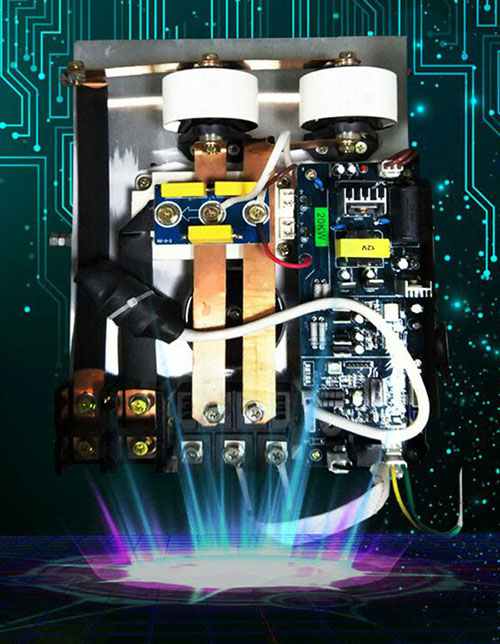

电磁加热器工作原理：电磁加热是利用电磁感应原理将电能转换为热能的能量转换过程，由整流电路将50/60Hz的交流电压转变成直流电压，再经过功率控制电路将直流电压转换成频率为20～40kHz的高频电压，当高速变化的交流电流通过线圈时，线圈会产生高速变化的磁场，磁场内的交变磁力线通过金属管道时（导磁、导电材料），管壁体内产生无数的小涡流，使输油管道的管壁本身自行发热与原油进行热交换，达到加热原油的目的。变频器是高频电磁加热器的核心部件，是利用电力半导体器件的通断作用将工频电源变换为另频率的电能控制装置。目前使用的变频器主要采用交流—直流—交流方式，先把工频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源供给电动机。变频器的电路般由整流、中间直流环节、逆变和控制4个部分组成。整流部分为三相桥式不可控整流器，逆变部分为IGBT三相桥式逆变器且输出为PWM波形，中间直流环节为滤波、直流储能和缓冲无功功率。

工业节能加热五种方法：

1、电磁感应加热是利用交变电场产生交变的磁场，被加热的物体切割磁场，产生涡流而自身加热。需要电磁加热器、电磁加热感应线圈和被加热的物体组成个完整的感应加热系统。虽然是新兴工业加热方式，但经过这些年电磁加热器生产厂家的努力，电磁感应加热的发展快速。在塑料行业、食口行业等都得到广泛应用。

2、在电弧加热用于气体产生几千上万度的加热装置。能加热超高温度，适合实验域需要超高温的加热。

3、利用液体的电阻加热。装液体装在个金属的容器中，将金属的端进行接地，再火线放入装在金属容器液体的适当位置进行加热。

4、微波加热也是种特定范围的电磁波。对能吸收微波的物质能引起内部分子振动，而得动比较好的加热，因为金属会反射微波，故微波不能加热金属。微波因为其加热均匀速度快，清节无污染。在食品行业中得到广泛应用。因为微波具有穿运性，注意不要用微波加热那些外部不能加热而内部能加热的密封物体。

5、红外加热线属于电磁波的种，物体振动会产生电磁波，其中就有红外线。红外线也是种新兴的加热方式。它适合加热容易吸收红外线的物体，如纤维、木材等。不适合加热表面光滑而内部紧密的物体，如金属等。红外线加热也因其加热快速节能性好倍受欢迎。

电磁加热器不工作的十大因素：

1、电磁加热器内部受潮，线路损坏，导致电磁加热器不工作。

2、电压:电压应该高于323V并且低于440V，否则就容易启动不了机器。

3、线圈温度过高：检查线圈的温度或者是先去温度传感器的情况。解决办法是检查散热风扇是否损坏，接线头是否良好，是否更换线圈温度传感器。

4、IGBT温度：检查IGBT温度传感器、连接线、IGBT温度。解决办法是散热扇是否正常工作，是否更换IGBT温度传感器。

5、负载：检查线圈链接、电感参数、IGBT驱动板和线。解决办法是线圈圈数是否缠绕圈数过多或者过少，测试IGBT驱动板和检查IGBT线。

6、通讯异常：检查通讯链接线链接、控制板和AI板。解决办法更换控制板或者AI板。

7、IGBT模块使用时间太长，导致IGBT模块老化开裂，使电磁加热器不能工作。

8、电磁加热器内部电子元件规划不合理，导致电磁加热器不工作。

9、电磁加热器抗干扰性差，导致不能正常工作。

10、因为线路短路、漏电、超负荷、开关损坏导致跳闸使电磁加热器不能正常工作。

电磁加热器优点电磁感应加热优势：

1、非接触电磁感应加热。

2、耗电的 95% 转化为工作热能。线圈损耗 ≈ 2%, 控制单元损耗 ≈ 2%, 缘隔热层可以将98%的能量保留在料筒上。

3、只加热料筒，而螺杆保持冷却。

4、消除加热的惯性现象，升温降温迅速。

5、加热无死角，整体料筒均匀加热。

6、电磁线圈保持凉爽，因此寿命超长。

电磁感应加热器线圈发热的问题：

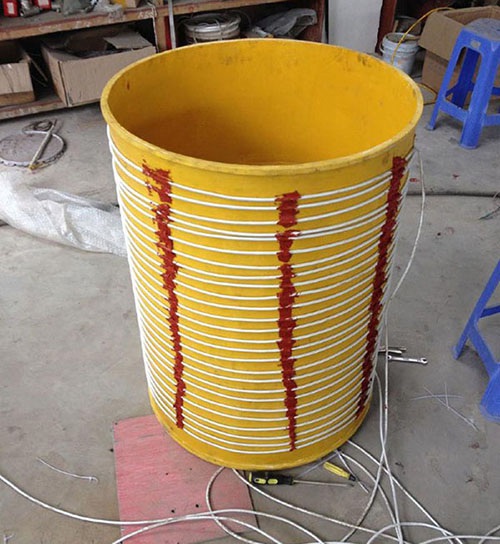

1、如果将金属物体置于磁场中，或把它在磁场中切割磁力线时，其内部会产生感应电流。这种感应电流会使金属块会很快的发热。电磁感应加热器的线圈发热要看温度达到多少度，在般的情况下，电磁线圈的正常温度在70度左右，80度以下才是正常的，如果超过了90度，肯定就是有问题了。

2、电磁感应加热器线圈本身的问题：线圈的问题就涉及的质量和选配上了。（质量上的问题就不讲解了），如果是使用高频线，那线般问题不大。这种情况其实还是主板的问题，我们的以前的主板也会有这个问题，因为主板缺陷，而25平方的线也比较粗了，集肤效应导致线材发热也是必然的，以前我们都是用多股漆包高频线来解决密封电气箱内，每个器件的发热量的，其实使用上没什么区别，就是安装变得繁琐了些，不过现在公司的电蔗感应加热器已经改善，调整了机器的Q值，并对整个机芯做了隔热、散热处理，断不会出现单根25平方线高温现象，所以如果大家买了机器发热量过大，又不好退换的话，可以考虑下用多股线来代替单的25平方线，当然好还是找有实力的公司购买，毕竟多少是因为设计问题而导致的发热现象。

电磁加热器，是现今工业域和民用设备中广泛的种加热方式，采用电磁加热技术，电磁感应加热技术简称为 IH(Induction Heating)技术，是在法拉第感应定律的基础上发展起来的，是法拉第感应定律的种应用形式。其本质就是利用电磁感应在柱体内产生涡流来给加热工件的电加热，它是把电能转换为电磁能，再由电磁能转换为电能，电能在金属内部转变为热能，达到加热金属的目的，从而杜了明火在加热过程中的危害和干扰，是种环保，提倡的加热方案。

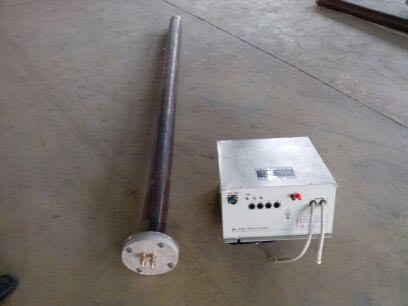

普及下电磁加热器的应用原理，电磁加热是将380V50Hz交流电变成530VDC-560VDC50HZ直流电，再经过变频控制技术逆变成5KHZ-30Hz的高频交流电流，通过电磁加热感应器与电磁线圈组合转换为高频交变磁场，交变磁场的磁力线作用到金属管道上产生锅流，从而快速加热金属管道。

电磁加热器的使用寿命却和以下几个点有着密不可分的关系：

1、产品定要保证产品正确的安装。每款电磁加热器及电磁加热圈所要求的保温棉的厚道，绕线的粗细长度，电感值，输入电流值都是不同的，要严格按照厂家出厂时安装说明书为标准。

2、使用寿命与环境分不开关系，诸如粉尘，灰尘，潮湿度等等因素。如果空气中的粉尘灰尘超过定比例，就会对电磁加热控制主板造成较大的影响。使用者需要定期专门企业清理维护电磁加热器，室内的通风要好，良好的环境会大幅提升电磁加热器的寿命。

3、不得不说的是，使用寿命与产品的质量也分不开。机器所采用的原器件，电路板设计合理与否会导致终的产品质量会有很大出入，如何选择专业的电磁加热器品是重中之重。

4、使用寿命与对产品的爱护程度关系也密不可分。个被好好爱护使用的机器对要比个从不爱护保养的机器寿命要长。
