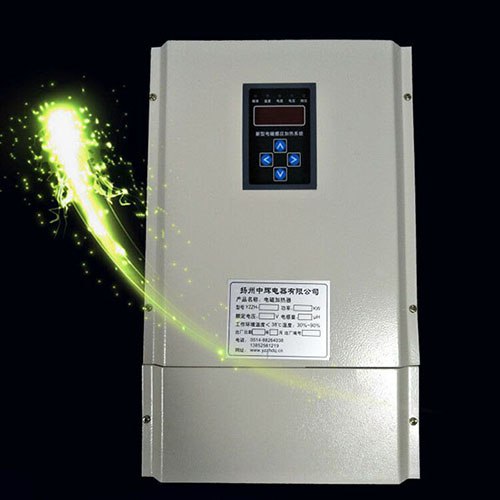

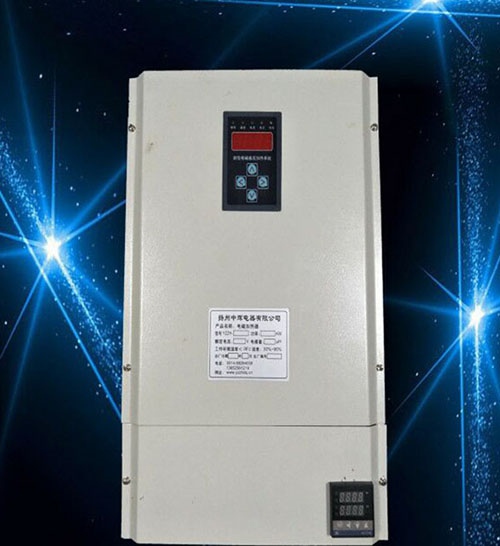

青海油田管道电磁加热器8kw

电磁加热器操作步骤简介：

1、显示界面：手动操作的情况：启动时：先启动水泵，再启动加热；停止时：停止加热，再停止水泵。

2、操作画面：自动和手动两个模式，可以根据实际情况切换；6个温度区可以根据实际情况设定温度。当前值为传感器侧出的实时值。

3、运行设置：此界面是在自动模式下的工作状态。每周7天，每天4个时间段，根据实际情况设定（设置此界面，运行界面需调为手动模式）。

4、电磁加热器：该界面可“运行”和“停止”电磁加热器，同时可以观察加热器的实时参数6曲线。该界面主要观察6个温度的曲线图，同时也可以插上U盘导出各个温度段的参数，放于电脑上打印或是观看。

5、仪表配置：主要是观看本屏的些数据，未经设备厂的协助下不可随意更改参数。

电磁加热器用于油气管道应用的特点：

1、热效高：节能电磁加热器不需要预热管道。

2、不破坏管道保温层：由于是感应节能电磁加热，磁力线能穿透保温层，改造管单。

3、安全性高：无明火，无热辐射，温度可控。

4、操作方便：在管道上缠上电磁线圈，做好温度控温探头，调节控温系统，开机调节即可自控加热恒温。

电磁加热的优势：不直接接触产品，不会和金属发生反应（如铜、铝、镍、不锈钢等），也不会发出任何气体，环保无毒，且设计了过流、短路、缺相、过压、欠压、过热、线圈开路、抗干扰、防雷击等多项自动保护功能，不会发生短路。电磁加热装置很好地结合了加热设备应用环境和工作需要进行开发，对食品机械无需太多改动，便能轻松达到节能30-50%的效果，并能节省预热时间，预热时间通常缩减到1/3左右。具备节能降耗，精确控温，可靠安全等三大特点。电磁加热的原理是通过电子线路板组成部分产生交变磁场、当用含铁质容器放置上面时，容器表面具即切割交变磁力线而在容器底部金属部分产生交变的电流（即涡流），涡流使容器底部的铁原子高速无规则运动，原子互相碰撞、摩擦而产生热能。从而起到加热物品的效果。

普及下电磁加热器的应用原理，电磁加热是将380V50Hz交流电变成530VDC-560VDC50HZ直流电，再经过变频控制技术逆变成5KHZ-30Hz的高频交流电流，通过电磁加热感应器与电磁线圈组合转换为高频交变磁场，交变磁场的磁力线作用到金属管道上产生锅流，从而快速加热金属管道。

电磁加热器的全桥和半桥的稳定性的异同：

、相同：在技术设计处理完善的情况下，均可达到较理想的运作稳定性。

二、元件损耗上不同：

1、全桥：各元件负担较合理，损耗比较小，寿命较长。

2、半桥：各元件负担较重，损耗比相对较大，寿命相对合理。

三、故障率上：

1、全桥：保护电路设计较复杂，周全，维修率较低。

2、半桥：保护电路设计较简化，维修率(小元件)相对较高。

电磁加热器用薄膜电容的要求和注意事项：

1、耐压选择不当：例如,交流输入端,380V的线电压,EMI电路用的电容器,三角形接法,部分工程师选择MKP-X2 275V.AC (这会导致电容击穿)。例如,LC谐振回路,很多工程师以为半桥谐振电容,耐压只是直流母线537V的半即可(实际上这是严重错误的)。国内的机芯,有使用的薄膜电容器耐压等1200V 1600V 2000V 2500V 3000V 4000V 需要根据自己的实际电路来选择。正确的方式是用示波器加高压探头,实际测量下机芯在大功率的时候,谐振电压的波形。

2、电流选择不当：很多企业的工程师,研发人员,对于直流母线支撑电容器,LC谐振电容器,电容器的电流方面根本就没经过具体计算和实际测量,造成电容器工作温度非常高,大大缩短薄膜电容器的使用寿命,严重的出现短时间就炸掉电容器了。正确的方式,就是用电流互感器测量下谐振回路的电流值,还有通过机子在老化的时候测测电容器的温升是否正常。

3、接线方式不当：在设计电磁加热机芯的时候,很多情况下需要多个薄膜电容器并联使用.并联的好处就是可以增加过流能力,降低温升.但是并联电路,大的问题是过流不均.由于接线方式的不当,往往造成并联的几只电容器,某个位置的电容器温度高,容易先坏掉。

磁加热器安装的要求有什么?

1、电磁加热器要安装在不进水或水雾、不潮湿、干净的工作环境。

2、电磁加热器如果安装在电柜中，定要做好通风，保证设备散热良好。

3、电磁加热器的风扇和进风口很容易堆积灰尘，平常需要检查和清理灰尘，以防风扇烧坏或者进风口处堵塞，防止加热器过热导致机器故障。

4、对于功率大的电磁加热器，380V接线应按4～6A/mm2安装，零线接大于1mm2就可以。对于220V电磁加热器，火线和零线同时应按4～6A/mm2安装，以保证使用安全。

电磁加热器的温度升不上去该怎么办？第种解决方法：当为注塑机、吹膜机类似于小功率时，安装电磁加热器后有些机器温度总是差点点。然后有的客户就把功率调节大些还是样，有的客户还干脆就把温度直接设定调高，大家都觉得很奇怪，有时候总感觉就是看不懂，摸不着头脑。其实呢，这个大多数的原因不是功率安装小，而且由于原来机器的温控制器输出的PID运算方法引起来的，启动信号很短，有些短到1-5秒以内，电磁加热器都还没有来得及开始工作，就又断了。所以导致电磁加热器大多数时间处于停止状态，基本上是没有在加热的。因为加热的温度总是达不到的。这时我们可以调节机器中的断开延时工作时间，来达到温度要求。详细的方法使用说明书上也有，调节为8-15秒，默认为0秒，般为8秒钟就可以实现没有温差了，但是得注意哦，不要调节到太大，否则温度可能会超的。
