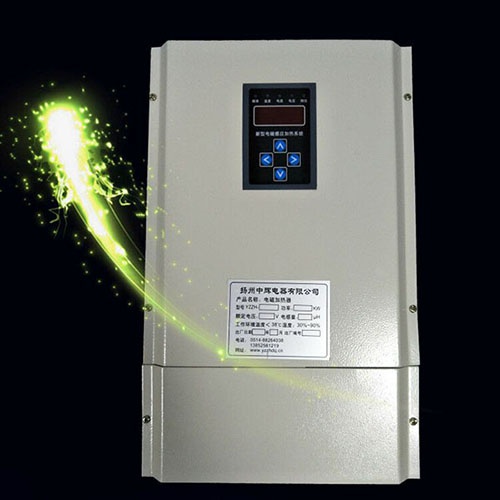

电磁加热器的全桥和半桥的投资成本与产品配置的异同：

、相同：在普通用途上，均可全系列配置各种产品。

二、投资成本上不同：

1、全桥：因其设计配置较高，无可避免生产成本较高。

2、半桥：因其设计配置较低，生产成本较低。

三、产品配置上：

1、全桥：成本合理和负载耐用上，配置30KW以上产品较宜。

2、半桥：成本合理上，配置30KW以下产品较宜。

电磁加热和传统电阻加热对比：传统电阻加热热损失大：现有企业专用的加热方式，是由电阻丝绕制，圈的内外双面发热，其内面（紧贴料筒部分）的热传导到料筒上，而外面的热量大部分散失到空气中，造成电能的直接损失、浪费。环境温度上升： 由于热量大量散失，周围环境温度升高，尤其是夏天对生产环境影响很大，现场工作温度有的已经超过了45度，有些企业不得不采用空调降低温度，这又造成能源的二次浪费。使用寿命短、维修量大： 电热管由于采用电阻丝发热，其加热温度高达300度左右，热滞后较大，不易精确控温，电阻丝容易因高温老化而烧断。常用电热圈使用寿命约半年，因此，维修的工作量相对较大。

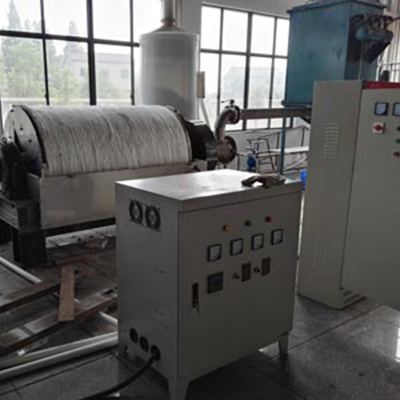

电磁加热器可以多温区控制吗？橡胶机多温区加热早些年常用的莫过于电阻加热，这种加热方式热效率不高，耗电量比较大。目前理想的橡胶机多温区加热建议采用电磁加热器加热设备，通过电磁加热圈产生涡流使管道自身发热。管道加包层2.5公分的保温棉，这样热量不容易外散到空气。电磁加热圈的外部温度只有几十度，工作室温也会由此而减低。晶星电子科技有限公司据用户亲自测试，橡胶机多温区改用电磁加热器相比电热圈至少省电在30%以上，非常实用。橡胶机多温区加热般为多条加热管道，条管道使用2组或者多组电磁加热器。实际要根据橡胶机加热管道尺寸而定。电磁加热板使用功率般为15kw-20kw电磁加热器。

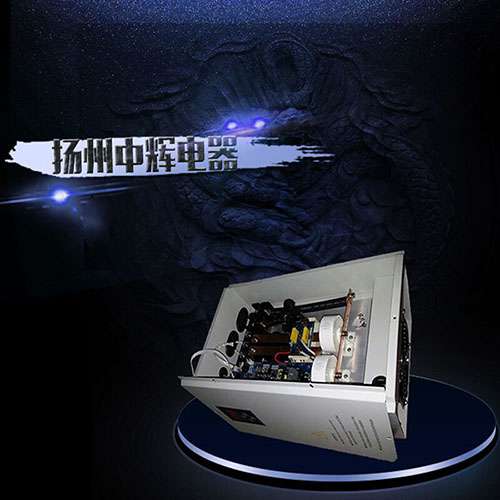

电磁加热器的全桥和半桥的工作原理的同异：

、相同：均是通过系列电路处理技术将普通交流电(220V、380V)转化成高频直流电流，通过做功线盘产生强烈电涡流，并与相应专用金属材质感应产生激烈电磁场，直接促使相应金属材质内部原子速激荡碰撞，从而使得相应金属材质自身快速发热产生高温，普遍用于工业塑胶机械料筒上加热，如拉丝机、吹膜机，造粒机，注塑机，挤出机等等!

二、不同对交流电的承接转化处理技术上：

1、全桥：采用双路驱动技术，利用双IGBT逆变模块分别承接转化交流电的上玄波和下玄波电流，产生的高频电流波形完整、清晰、稳定。

2、半桥：采用单路驱动技术，利用单IGBT逆变模块分别承接转化交流电的上玄波，结合相应附加电路配置吸收下玄波电流进行放电补充，产生的高频电流波形相对完整。

三、对相应专用锅具的负载感应上：

1、全桥：因电流转化技术配置效率高，可负载较高电感负荷，电转热效率相应较高。

2、半桥：因电流转化技术配置效率稍低，可负载较低电感负荷，电转热效率相应较低。

使用电磁加热器时这几点不可忽视：

1、电磁加热器主机的安顿环境不能在-20℃以下，高也不能超过50℃，且要枯燥、通风。

2、接入电源前：清楚电器作业需要的总电量和供电变压器的总容量，不能超过供电的总容量，也尽可能不要去糟蹋。别的要辨明单相220v、三相380v电压，不能接错。终要留意的就是，当电网的电压在规则电压规模的上下10%起浮时，制止运用大功率电磁加热设备。

3、变频电磁加热器是怕水的，因而、总归，电磁加热器不能有水进入，任何状况下都要防止这状况，水蒸汽、湿气过重也不可，电磁加热线也相同怕水，切忌用湿润的手去触摸或是在电磁加热线上搭晒湿润的衣物等等。

4、电磁加热器生产厂家印刷电路板周围不能有塑料、乙烯基和聚苯乙烯泡沫塑料(抗静电类型在外)，静电很可能会损坏这些电路。不要触摸操控接口板或操控板的IC电路。

5、电磁加热线外表是石棉原料，怕磨，因而电磁加热线应防止轰动凶猛的设备，防止磨损的电磁加热线呈现漏电现象，触摸接地的金属物体，用手触摸这些操控器之前消除身体上的静电(封闭操控器的电源。并且在触摸操控器时坚持接地)。

6、任何替换设备、检修设备环节定要断电今后才干进行，不要用手或导体触摸印刷电路板上的元件或导体。

7、任何替换设备、检修设备环节定要断电今后才干进行。

电磁感应加热器控制温度场的分布的原理及方法如下：

1、原理：导体处于交变电流中时，交变电流使导体周围产生交变磁场，从而引起集肤效应使导体在短时间内迅速被加热，交变电流的频率越高，集肤效应越严重。

2、电流透入深度对感应加热的影响：把金属圆柱体放在通有交流电的线圈中，尽管金属圆柱不与线圈接触，线圈本身的温度也很低，但是圆柱表面却会被加热到发红，甚至熔化，这是由于电磁感应作用，在金属柱中感生与线圈电流方向相反的涡流,在涡流的焦耳热作用下，金属自身发热升温所引起的。金属圆柱中的感生电流的分布在表面强，在径向从外到里按指数函数方式减小。这种电流不均匀分布的现象，随电流频率升高而趋显著。

电磁加热器装置后发现温度超温怎样处理，这种现象大多为注塑机， 注塑机装置的电磁加热器数量比较多，搅扰也比较严重，有时候发现温度显现乱跳，温度不稳守时，能够选用几种办法测验：

第，热电偶接头两头能够并个102P瓷片电容以消除高频搅扰。

第二，检查下炮筒接地是不是杰出？测验炮筒强行接地处理。

第三，能够把线圈远离下热电偶，减小搅扰。

第四，测验下用高温布把热电偶包住，让它不要与炮筒触摸。第五，测验换条新的热电偶。第六，测验下注塑机操控电脑中心加个Pai型虑波器，减小电源搅扰。

电磁加热器线圈短路，本控制器具有线圈短路检测功能，通过对IGBT模块UCE饱合压降检测来保护因线圈短路引起的IGBT损坏。本控制器连续三次检测UCE超过设定值，则会关闭输出。显示窗1会显示“E4”并闪烁，“短路”指示灯会闪烁提示，蜂鸣音每5秒短响4次。解决方法：

1、检查线圈是是否有漏电、短路或电感量太小。

2、检测主板与IGBT连线是否开路。

3、检测D10、D11、D12、D13、ZD1、ZD2、ZD3、ZD4、R29、R26、R27、R28等元件是否开路或变。

4、检测光耦U1、U2、U3、U4是否损坏。

5、检测U5第19脚是否为高电平，否则U5已损坏。
