电磁感应加热器不加热原因主要有以下三点：

1、线路故障，没电供及。

2、元件损坏，查找更换。

3、调整不当，重新调整适当数据。

电磁加热控制器的两种启动方式：般电磁加热器可以有两种启动方式，

种是软启动方式，另种是硬启动方法。软启动方法是用信号线端接入+号，另端接入号，当接通后功率则输出，电磁加热器就正常工作加热。当断开信号线后则功率就不输出，电磁加热器就停止加热。这种叫做软启动方式，使用软启动方式控制电磁加热器的优势是控制电磁加热器方便，可以自由接入或断开来控制电磁加热器工作或停止。软启动的另外头接的是温控器或继电器，使用温控器可以利于控制电磁加热器加热的温度，和调节温度的大小。当个温区只有组电磁加热器的时候，软启动方法只要要信号线接通+号和号就可以了，当个温区有两个电磁加热器的时候，就要把这两个控制主板的+号信号线并联，软启动信号线号并联，当控制+接通的时候功率就输出，电磁加热器就会正常加热工作，当断开十接通，电磁加热控制器就停止加热。

另种启动方式就是硬启动方式，就是将+号信线固定。但这种方式不能灵活控制电磁加热器。相对比于硬启动方式来说，软启动方式更具有优势，软启动电磁加热器因使用方便，利于控制，所以大多数都是使用软启动来控制电磁加热器的。

电磁加热技术原理：

1、电磁加热器：电磁加热器是种利用电磁感应原理将电能转化成热能的装置，电磁加热控制器将220V，50/60HZ的交流电整流变成直流电，再将直流电转成频率为20-40KHZ的高频高压电，或者是380v 50/60HZ的三相交流电转换成直流电再将直流电转换成10~30KHZ的高频低压大电流电，用来工业产品加热。

2、电磁加热圈：高速变化的高频高压电流流过线圈会产生高速变化的交变磁场，当用含铁质容器放置上面时，容器表面即具切割交变磁力线而在容器底部金属部分产生交变的电流（即涡流），涡流使容器底部的载流子高速无规则运动，载流子互相碰撞、摩擦而产生热能。从而起到加热物品的效果。即是通过把电能转化为磁能，使被加热钢体表面产生感应涡流种加热方式。这种方式从根本上解决了电热片、电热圈等电阻式的，通过热传导方式加热产生的热效率低下的问题。

电磁加热器线圈短路，本控制器具有线圈短路检测功能，通过对IGBT模块UCE饱合压降检测来保护因线圈短路引起的IGBT损坏。本控制器连续三次检测UCE超过设定值，则会关闭输出。显示窗1会显示“E4”并闪烁，“短路”指示灯会闪烁提示，蜂鸣音每5秒短响4次。解决方法：

1、检查线圈是是否有漏电、短路或电感量太小。

2、检测主板与IGBT连线是否开路。

3、检测D10、D11、D12、D13、ZD1、ZD2、ZD3、ZD4、R29、R26、R27、R28等元件是否开路或变。

4、检测光耦U1、U2、U3、U4是否损坏。

5、检测U5第19脚是否为高电平，否则U5已损坏。

电磁加热器的使用寿命却和以下几个点有着密不可分的关系：

1、产品定要保证产品正确的安装。每款电磁加热器及电磁加热圈所要求的保温棉的厚道，绕线的粗细长度，电感值，输入电流值都是不同的，要严格按照厂家出厂时安装说明书为标准。

2、使用寿命与环境分不开关系，诸如粉尘，灰尘，潮湿度等等因素。如果空气中的粉尘灰尘超过定比例，就会对电磁加热控制主板造成较大的影响。使用者需要定期专门企业清理维护电磁加热器，室内的通风要好，良好的环境会大幅提升电磁加热器的寿命。

3、不得不说的是，使用寿命与产品的质量也分不开。机器所采用的原器件，电路板设计合理与否会导致终的产品质量会有很大出入，如何选择专业的电磁加热器品是重中之重。

4、使用寿命与对产品的爱护程度关系也密不可分。个被好好爱护使用的机器对要比个从不爱护保养的机器寿命要长。

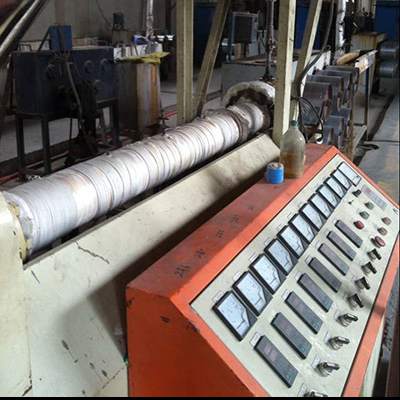

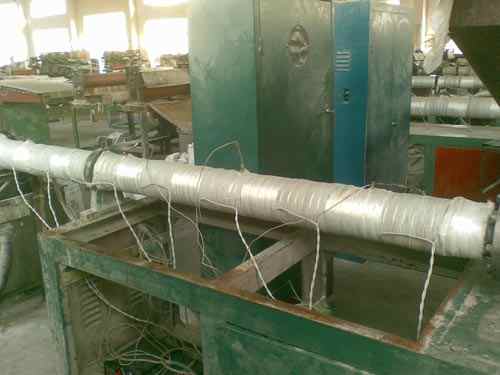

在塑料制品过程中，电磁加热器随着功率调节旋转开关，可以调节电磁感应加热器的功率大小，当料简温度达到居里点时，电磁加热控制板自动断电，可程度减少能源浪费。所以是不需要客户自行去调节功率的，电磁加热器系列产品，采用电磁加热原理，具有安全、、节能、环保、省时、快捷、操作简便等特点；是塑料加热行业的理想选择。其特点如下：

1、热量大、升温速度快，使料简直接发热。

2、节能、省钱电磁加热器热效率可达90%以上，与电阻丝相比可节能30%-80%。

3、安全、电磁加热器加热时无明火，满足防火要求，可在防火要求高的场所使用。

4、绿色、环保无废气、废渣和噪音污染，清洁卫生，绿色环保，大大改善生产车间的工作环境。

5、安装方便，安要求接上电磁加热线圈即可使用。使用随心所欲。

6、输出功率可以灵活调节，以适应不同功率大小场合需要。

7、有过热保护，防止损坏IGBT模块。

8、加热点集中，电磁加热线圈表面不发热。

9、达到设定温度后，无须调节，输出功率自动降为零，节省电能。

普及下电磁加热器的应用原理，电磁加热是将380V50Hz交流电变成530VDC-560VDC50HZ直流电，再经过变频控制技术逆变成5KHZ-30Hz的高频交流电流，通过电磁加热感应器与电磁线圈组合转换为高频交变磁场，交变磁场的磁力线作用到金属管道上产生锅流，从而快速加热金属管道。

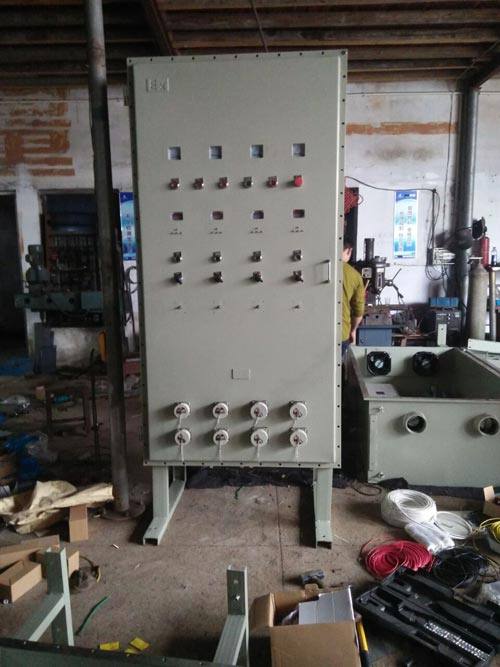

电磁加热器操作步骤简介：

1、显示界面：手动操作的情况：启动时：先启动水泵，再启动加热；停止时：停止加热，再停止水泵。

2、操作画面：自动和手动两个模式，可以根据实际情况切换；6个温度区可以根据实际情况设定温度。当前值为传感器侧出的实时值。

3、运行设置：此界面是在自动模式下的工作状态。每周7天，每天4个时间段，根据实际情况设定（设置此界面，运行界面需调为手动模式）。

4、电磁加热器：该界面可“运行”和“停止”电磁加热器，同时可以观察加热器的实时参数6曲线。该界面主要观察6个温度的曲线图，同时也可以插上U盘导出各个温度段的参数，放于电脑上打印或是观看。

5、仪表配置：主要是观看本屏的些数据，未经设备厂的协助下不可随意更改参数。
