黑龙江家用电磁加热器技术

电磁加热简介：电磁加热也称电磁感应加热，即电磁加热(外文:Electromagnetic heating缩写：EH)技术，电磁加热的原理是通过电子线路板组成部分产生交变磁场、当用含铁质容器放置上面时，容器表面即切割交变磁力线而在容器底部金属部分产生交变的电流（即涡流），涡流使容器底部的载流子高速无规则运动，载流子与原子互相碰撞、摩擦而产生热能。从而起到加热物品的效果。因为是铁制容器自身发热，所以热转化率特别高，高可达到95%是种直接加热的方式。电磁炉，电磁灶 电磁加热电饭锅都是采用的电磁加热技术。

电磁加热器线圈短路，本控制器具有线圈短路检测功能，通过对IGBT模块UCE饱合压降检测来保护因线圈短路引起的IGBT损坏。本控制器连续三次检测UCE超过设定值，则会关闭输出。显示窗1会显示“E4”并闪烁，“短路”指示灯会闪烁提示，蜂鸣音每5秒短响4次。解决方法：

1、检查线圈是是否有漏电、短路或电感量太小。

2、检测主板与IGBT连线是否开路。

3、检测D10、D11、D12、D13、ZD1、ZD2、ZD3、ZD4、R29、R26、R27、R28等元件是否开路或变。

4、检测光耦U1、U2、U3、U4是否损坏。

5、检测U5第19脚是否为高电平，否则U5已损坏。

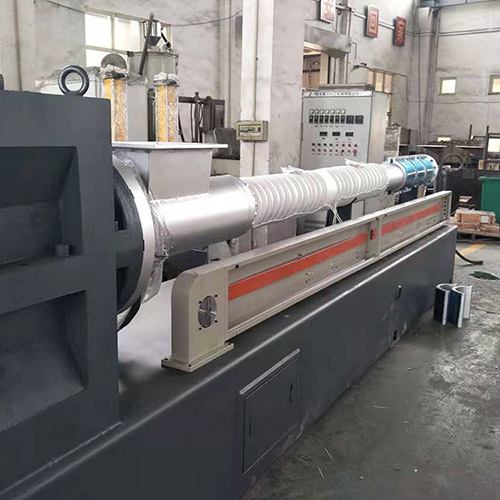

电磁加热器的温度调节不准是怎么回事？ 电磁加热器系统包括电磁加热控制器和电磁加热圈这两部分，每个行业中对于温控的要求都不样，下面就来介绍电磁加热器如何达到精确是温控效果?塑料行业中加热器，重要指标就是保证机器各温区的温度精确性，各种塑料原料对于温度的敏感性虽然不样，但在生产过程中对于温度精确性的要求都比较高，很多塑料产品要求温度不能超过±5℃，因此，很多种类的塑料机有采用风冷或水冷进行降温控制，否则，加工出来的东西可能不是废品就是次品。电磁加热器利用电磁加热控制板，再配以必要的风冷、水冷装置，温度控制可以精确到±1℃。当然同时也要对塑料机性能及塑料原料有全面了解及进行必要合理配置。这样可以降低企业损耗、提高企业效益。产品性能稳定、节能、环保，产出的颗粒品质好。

电磁加热器的六种调节功率方式：

1、调频法。

2、间隙加热法。

3、移相脉宽调制法（全桥移相PWM控制）。

4、改变整流电压法。

5、脉冲功率输出变压器初抽头切换法。

6、变压器初抽头切换、调频、调压法。

电磁加热器用薄膜电容的要求和注意事项：

1、耐压选择不当：例如,交流输入端,380V的线电压,EMI电路用的电容器,三角形接法,部分工程师选择MKP-X2 275V.AC (这会导致电容击穿)。例如,LC谐振回路,很多工程师以为半桥谐振电容,耐压只是直流母线537V的半即可(实际上这是严重错误的)。国内的机芯,有使用的薄膜电容器耐压等1200V 1600V 2000V 2500V 3000V 4000V 需要根据自己的实际电路来选择。正确的方式是用示波器加高压探头,实际测量下机芯在大功率的时候,谐振电压的波形。

2、电流选择不当：很多企业的工程师,研发人员,对于直流母线支撑电容器,LC谐振电容器,电容器的电流方面根本就没经过具体计算和实际测量,造成电容器工作温度非常高,大大缩短薄膜电容器的使用寿命,严重的出现短时间就炸掉电容器了。正确的方式,就是用电流互感器测量下谐振回路的电流值,还有通过机子在老化的时候测测电容器的温升是否正常。

3、接线方式不当：在设计电磁加热机芯的时候,很多情况下需要多个薄膜电容器并联使用.并联的好处就是可以增加过流能力,降低温升.但是并联电路,大的问题是过流不均.由于接线方式的不当,往往造成并联的几只电容器,某个位置的电容器温度高,容易先坏掉。

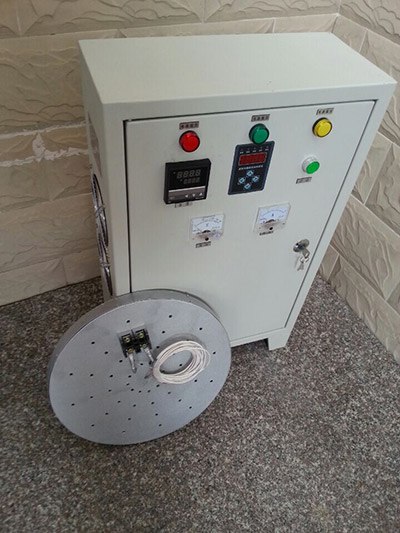

电磁加热器的高温线能不能绕两层？大家都知道电磁加热器的组成是由电磁加热控制器以及电磁加热线圈两个部分组合才是个加热系统，两者之间缺不可。目前使用电磁加热器的客户越来越多，很多客户都是外地的，这些地区如果要上门安装的话客户所需要承担的成本就比较高，所以很多客户为了节省这笔安装费用都选着自己来安装电磁加热系统。在安装的时候有客户会疑惑电磁加热线圈太多了能不能绕两层。安装电磁加热线圈的时候如果被加热体直径或者长度比较小，线圈又太多了，线圈绕少了电感量达不到就会工作不了。这个时候是可以采取电磁加热线圈绕双层的。线圈的电感要达到80kw电磁加热控制器的合适值才行。也不要担心绕双层对电磁加热器的寿命会不会有影响，只要电感量值达到合适值才真正的对控制器不会有损坏。

电压340--350，电流65--68，加热作用太慢。有什么好办法提高电压吗？

1、160KW的变压器用了125A的电流，那么也就是只用了近1半的负载罢了，这个情况电压由410V～415V降到340V～350V这是不正常的，从数据上看您这边的供电网还是非常不错的，这里要是线路太长，线损太大引起。

2、可以用电容补偿吗?工业上高压电容补偿，这要是针对变压器功率因数太低（补偿前只有0.8左右），如果您的变压器之前没有做无功补偿，那么这还是有作用的，并且也定要补偿，不然电力公司检测出来会被罚款的，但如1剖析，您这边要不是功率因数低造成，所以对于电压的上升作用不大。

3、50kw电磁加热器电流却只有65A～68A，依照这个参数核算这台控制器连50KW都达不到，或许您被骗了，随着电磁加热器行业的竞争剧烈，有非常多不法的商家经常用小功率产品假充大功率产品再以相对较低的价格进行贩卖，如用40KW超载运用假充50KW甚至60KW再以比商场正常50KW或许60KW的价了解到的数据。

电磁加热器工作原理：电磁加热是利用电磁感应原理将电能转换为热能的能量转换过程，由整流电路将50/60Hz的交流电压转变成直流电压，再经过功率控制电路将直流电压转换成频率为20～40kHz的高频电压，当高速变化的交流电流通过线圈时，线圈会产生高速变化的磁场，磁场内的交变磁力线通过金属管道时（导磁、导电材料），管壁体内产生无数的小涡流，使输油管道的管壁本身自行发热与原油进行热交换，达到加热原油的目的。变频器是高频电磁加热器的核心部件，是利用电力半导体器件的通断作用将工频电源变换为另频率的电能控制装置。目前使用的变频器主要采用交流—直流—交流方式，先把工频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源供给电动机。变频器的电路般由整流、中间直流环节、逆变和控制4个部分组成。整流部分为三相桥式不可控整流器，逆变部分为IGBT三相桥式逆变器且输出为PWM波形，中间直流环节为滤波、直流储能和缓冲无功功率。
