电磁加热和传统电阻加热对比：传统电阻加热热损失大：现有企业专用的加热方式，是由电阻丝绕制，圈的内外双面发热，其内面（紧贴料筒部分）的热传导到料筒上，而外面的热量大部分散失到空气中，造成电能的直接损失、浪费。环境温度上升： 由于热量大量散失，周围环境温度升高，尤其是夏天对生产环境影响很大，现场工作温度有的已经超过了45度，有些企业不得不采用空调降低温度，这又造成能源的二次浪费。使用寿命短、维修量大： 电热管由于采用电阻丝发热，其加热温度高达300度左右，热滞后较大，不易精确控温，电阻丝容易因高温老化而烧断。常用电热圈使用寿命约半年，因此，维修的工作量相对较大。

电磁加热的优势：不直接接触产品，不会和金属发生反应（如铜、铝、镍、不锈钢等），也不会发出任何气体，环保无毒，且设计了过流、短路、缺相、过压、欠压、过热、线圈开路、抗干扰、防雷击等多项自动保护功能，不会发生短路。电磁加热装置很好地结合了加热设备应用环境和工作需要进行开发，对食品机械无需太多改动，便能轻松达到节能30-50%的效果，并能节省预热时间，预热时间通常缩减到1/3左右。具备节能降耗，精确控温，可靠安全等三大特点。电磁加热的原理是通过电子线路板组成部分产生交变磁场、当用含铁质容器放置上面时，容器表面具即切割交变磁力线而在容器底部金属部分产生交变的电流（即涡流），涡流使容器底部的铁原子高速无规则运动，原子互相碰撞、摩擦而产生热能。从而起到加热物品的效果。

电磁加热器线圈短路，本控制器具有线圈短路检测功能，通过对IGBT模块UCE饱合压降检测来保护因线圈短路引起的IGBT损坏。本控制器连续三次检测UCE超过设定值，则会关闭输出。显示窗1会显示“E4”并闪烁，“短路”指示灯会闪烁提示，蜂鸣音每5秒短响4次。解决方法：

1、检查线圈是是否有漏电、短路或电感量太小。

2、检测主板与IGBT连线是否开路。

3、检测D10、D11、D12、D13、ZD1、ZD2、ZD3、ZD4、R29、R26、R27、R28等元件是否开路或变。

4、检测光耦U1、U2、U3、U4是否损坏。

5、检测U5第19脚是否为高电平，否则U5已损坏。

电磁加热控制器运用在反应釜上有什么优势呢？

、加热升温时间短、能量转换效率高，该设备采用就地电磁加热，直接加热罐体，减少中间热传递过程提高热效率利用。

二、安装方便，次性投入成本低，只在原反应釜加入电磁感应器即可，不对原反应釜进行大量的改造。

三、运行成本低，无需管道、锅炉、煤场、智能监控，真正实现无人值守。

四、软启动：无启动冲击电流，可以有效保护设备不受伤害。

五、安全防爆、无明火。线圈温度在100度以内，加热部分采用电缆室结构，加热电缆本身不会产生热量。

六、升温速度快，温度高，高可达600度加热时，加热介质与电分离，感应器本身不产生高温，不产生火花，电源采用特殊的防爆外壳。

七、绿色环保，无任何废弃物产生，符合可持续发展战略。

电磁感应加热器控制温度场的分布的原理及方法如下：

1、原理：导体处于交变电流中时，交变电流使导体周围产生交变磁场，从而引起集肤效应使导体在短时间内迅速被加热，交变电流的频率越高，集肤效应越严重。

2、电流透入深度对感应加热的影响：把金属圆柱体放在通有交流电的线圈中，尽管金属圆柱不与线圈接触，线圈本身的温度也很低，但是圆柱表面却会被加热到发红，甚至熔化，这是由于电磁感应作用，在金属柱中感生与线圈电流方向相反的涡流,在涡流的焦耳热作用下，金属自身发热升温所引起的。金属圆柱中的感生电流的分布在表面强，在径向从外到里按指数函数方式减小。这种电流不均匀分布的现象，随电流频率升高而趋显著。

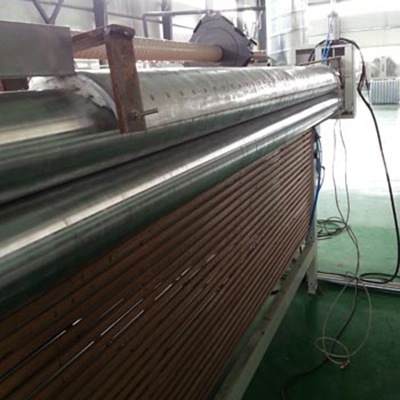

电磁加热器的安装及调试：电磁加热器的安装及调试比较简单：

1、改造之前，先把设备接线情况理下，拍照，做记号（以备恢复原状）。

2、确定控制板或电柜安装位置，以便于确定高温线引线长度。定要跟工厂电工或班交流，确认。

3、拆线圈测量功率， 数据要准。 来确定安装功率。可以结合工厂电工，这也要拍照，留原始记录。

4、量炮筒周长， 确定保温棉尺寸，黄蜡板尺寸，黄蜡板预留探头孔，孔尺寸要准，确定每个温区长度，固定。

5、确定高温线长度，绕制。 要求美观。整齐。包括间距大小控制， 松紧控制。 绕完后测量电感量大小。 注意仪表量程。

6、接线。确认以前断路器电流表量程，过小要换掉。先分别测试，测电压，电流是否正常。有问题解决， 没问题后在整机测试。

7、 整理，清理现场。要求利索整洁。

电磁加热器的质量是由什么决定呢：

、重要元器件的选择。电磁加热控制器功率部分核心元器件是IGBT模块，IGBT的优劣直接影响到机器寿命长短,建议直接从国内代理商那进货，否则买到高仿或者翻新的IGBT模块仍然会出现质量问题。

二、主板的选择。电磁加热控制器的主板分为三部分，电源板、信号板和驱动板，要想保证机器长时间稳定工作，主板要有各种保护：过载、过流和过热，电磁加热器应用现场环境很复杂，比如干扰等，旦出现非正常情况，主板应该能很快反应并保护机器，防止非正常因素损坏机器，特别是IGBT。目前市场上很多所谓的电磁加热器厂家的主板并不是自己开发的，而是直接购买的，然后自己组装的，般出现问题，就直接让客户换主板，并不能发现问题的根源所在。

三、高温线的选择。高温线是很多客户容易忽视的个问题，目前市场上国标的高温线很难买到，不要相信商家的所说的，定睁大眼睛，不要嫌麻烦，从重量和材质上鉴定下是否是国标高温线，如果用到非标高温线，不仅仅影响机器寿命，还会影响整机的效率，大家应该重视这个问题。四经验的差别。电磁加热器安装的好，和安装的不好效果是很大区别，这点需要丰富的安装实例，光靠几组数据是分析不出来的，根本没有这样的经验来支撑，完全靠理论在安装。人家说台同型号的电磁加热器，装在同型号的注塑机上，为什么个省电40%以上，个刚刚够理论数据的30%，这个不仅是机器的差异，电磁加热器的安装位置，线圈长短都有影响，如果是采用多组小功率的电磁加热器，这个差异就更为明显。电磁加热行业有个测试机器是否装好的方法，就是让电磁加热器工作2分钟左右，休息1分钟左右。

电磁加热器装置后温度不达标处理方法，当造粒机类似大功率时，安装电磁加热器后，温度总达不到。电磁加热器也直工作，电流也正常，但温度总上不去。般情况是功率不够大。可以加大实际功率来实现。要是确定实际功率不小了，这是由炮筒的材料引起的，不同材质的在不同的工作频率时吸收热量也不同。应该尝试增加谐振电容容量，让Q值增加，提高线圈高频电流。可以使炮筒内外温度均匀来达到提高炮筒的温度。条件允话的话，可以换掉炮筒试试。
