青海扩散泵电磁加热器控制板

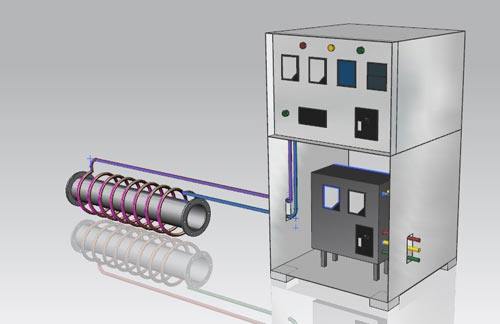

电磁加热技术原理：

1、电磁加热器：电磁加热器是种利用电磁感应原理将电能转化成热能的装置，电磁加热控制器将220V，50/60HZ的交流电整流变成直流电，再将直流电转成频率为20-40KHZ的高频高压电，或者是380v 50/60HZ的三相交流电转换成直流电再将直流电转换成10~30KHZ的高频低压大电流电，用来工业产品加热。

2、电磁加热圈：高速变化的高频高压电流流过线圈会产生高速变化的交变磁场，当用含铁质容器放置上面时，容器表面即具切割交变磁力线而在容器底部金属部分产生交变的电流（即涡流），涡流使容器底部的载流子高速无规则运动，载流子互相碰撞、摩擦而产生热能。从而起到加热物品的效果。即是通过把电能转化为磁能，使被加热钢体表面产生感应涡流种加热方式。这种方式从根本上解决了电热片、电热圈等电阻式的，通过热传导方式加热产生的热效率低下的问题。

电压340--350，电流65--68，加热作用太慢。有什么好办法提高电压吗？

1、160KW的变压器用了125A的电流，那么也就是只用了近1半的负载罢了，这个情况电压由410V～415V降到340V～350V这是不正常的，从数据上看您这边的供电网还是非常不错的，这里要是线路太长，线损太大引起。

2、可以用电容补偿吗?工业上高压电容补偿，这要是针对变压器功率因数太低（补偿前只有0.8左右），如果您的变压器之前没有做无功补偿，那么这还是有作用的，并且也定要补偿，不然电力公司检测出来会被罚款的，但如1剖析，您这边要不是功率因数低造成，所以对于电压的上升作用不大。

3、50kw电磁加热器电流却只有65A～68A，依照这个参数核算这台控制器连50KW都达不到，或许您被骗了，随着电磁加热器行业的竞争剧烈，有非常多不法的商家经常用小功率产品假充大功率产品再以相对较低的价格进行贩卖，如用40KW超载运用假充50KW甚至60KW再以比商场正常50KW或许60KW的价了解到的数据。

影响电磁加热器加热效果的3个因素：

1、电磁加热器主机放置的距离。般情况下，我们厂家都会建议放在5米以内，这样加热效果才会更好。

2、加热的介质。目前大多数的工业加热设备对于所加热的介质还是有定的要求的，好是可以直接加热的，例如铁质、碳钢材质。对于直接加热不锈钢材质的管道或者容器还是有定的困难。不过电磁掌握电磁加热核心技术，能够直接加热304、316等3系列，并且拥有丰富的应用案例，直接加热不锈钢的技术行业先。

3、加热的距离。被加热体与电磁加热线圈的距离，正常来说，对于220V、5KW的电磁加热控制板以及以下功率两者间的距离好相隔1.5-2公分；380V、5KW电磁加热设备距离好相隔2-3公分。这个距离我们厂家都是利用保温棉代替，既避免了隔空，又避免热量损失，所以客户无需担心隔空问题。

冬季如何保养电磁加热器中的保温箱：

1、电热管伴热保温箱，由箱体、加热器、仪表托架等三大部分组成，其结构形式与保护箱相同，所不同的是箱内装有电器加热装置，起热装置是由电热管，温度控制器组成，箱体侧面装有插座，当接通电源后，箱内加热到所需温度时，再由温度控制器接通电源继续升温。通过反复工作使箱内温度能保持在定范围内。其恒温加热器主要参数：额定电压380V，三相四线制、额定功率50HZ、控制温度可由用户自定、恒温加热器也可做成防爆型。

2、蒸气管伴热保温箱，箱体上下采用焊接式穿板接头与伴热管焊接而成，伴热管安装在箱内为上进下出，通过蒸气在管腔内的循环而达到加热目的。

3、为关键加热器再加层保温棉，在保温箱门口和进出管线口加胶密封，可达到电磁加热器系统更保温防冻效果。

电磁加热器的六大使用技巧：

1、在使用过程中，不要轻易拆除电磁加热器的接地导线，因为接地措施是防止触电的后道保护措施。

2、要定期清理散热器，保证电磁加热器通风良好。

3、在使用电磁加热器时，应先按说明书绕好线圈并检查无误后再接通电源。

4、在保养清洗电磁加热器前切断电磁加热器的电源。清洁电磁感应加热器的外壳时，应用干净的抹布进行擦拭，严禁用喷射水流冲洗外壳及电器箱部分。

5、不要将电磁加热器安装在潮湿的环境中，防止水蒸汽进入电箱后，易在缘介质表面凝结，降低其缘性能，造成漏电事故。

6、要经常检查电磁加热器的进风口及散热风扇，防止进风口处堵塞或散热风扇卡死，避免因过热停机保护。

电磁加热器用薄膜电容的要求和注意事项：

1、耐压选择不当：例如,交流输入端,380V的线电压,EMI电路用的电容器,三角形接法,部分工程师选择MKP-X2 275V.AC (这会导致电容击穿)。例如,LC谐振回路,很多工程师以为半桥谐振电容,耐压只是直流母线537V的半即可(实际上这是严重错误的)。国内的机芯,有使用的薄膜电容器耐压等1200V 1600V 2000V 2500V 3000V 4000V 需要根据自己的实际电路来选择。正确的方式是用示波器加高压探头,实际测量下机芯在大功率的时候,谐振电压的波形。

2、电流选择不当：很多企业的工程师,研发人员,对于直流母线支撑电容器,LC谐振电容器,电容器的电流方面根本就没经过具体计算和实际测量,造成电容器工作温度非常高,大大缩短薄膜电容器的使用寿命,严重的出现短时间就炸掉电容器了。正确的方式,就是用电流互感器测量下谐振回路的电流值,还有通过机子在老化的时候测测电容器的温升是否正常。

3、接线方式不当：在设计电磁加热机芯的时候,很多情况下需要多个薄膜电容器并联使用.并联的好处就是可以增加过流能力,降低温升.但是并联电路,大的问题是过流不均.由于接线方式的不当,往往造成并联的几只电容器,某个位置的电容器温度高,容易先坏掉。

电磁加热的优势：不直接接触产品，不会和金属发生反应（如铜、铝、镍、不锈钢等），也不会发出任何气体，环保无毒，且设计了过流、短路、缺相、过压、欠压、过热、线圈开路、抗干扰、防雷击等多项自动保护功能，不会发生短路。电磁加热装置很好地结合了加热设备应用环境和工作需要进行开发，对食品机械无需太多改动，便能轻松达到节能30-50%的效果，并能节省预热时间，预热时间通常缩减到1/3左右。具备节能降耗，精确控温，可靠安全等三大特点。电磁加热的原理是通过电子线路板组成部分产生交变磁场、当用含铁质容器放置上面时，容器表面具即切割交变磁力线而在容器底部金属部分产生交变的电流（即涡流），涡流使容器底部的铁原子高速无规则运动，原子互相碰撞、摩擦而产生热能。从而起到加热物品的效果。

磁加热器安装的要求有什么?

1、电磁加热器要安装在不进水或水雾、不潮湿、干净的工作环境。

2、电磁加热器如果安装在电柜中，定要做好通风，保证设备散热良好。

3、电磁加热器的风扇和进风口很容易堆积灰尘，平常需要检查和清理灰尘，以防风扇烧坏或者进风口处堵塞，防止加热器过热导致机器故障。

4、对于功率大的电磁加热器，380V接线应按4～6A/mm2安装，零线接大于1mm2就可以。对于220V电磁加热器，火线和零线同时应按4～6A/mm2安装，以保证使用安全。
