电磁感应加热器与电磁加热器的区别？简单的说，他们实质上没什么区别，都是电磁线圈发热盘而已，并且加热的物质是有含铁的物质。但是电磁感应加热器的加热原理是感应加热电源产生的交变电流通过线圈而产生磁场，原子相互碰撞、摩擦而产生热能而电磁加热器则是利用电磁感应加热器的原理将电能转换为热能，将交流电压转换成直流电压，再经过控制电路将直流电压转换为高频电压等系列转换转成磁场而加热的方式。由于加热方式不样，因此，操作的方式也是不样的。节能的效果电磁感应加热器会更好。

电磁加热器安全使用的几个知识：

1、在使用时，不可将易燃易爆物品放在电磁加热器邻近，需要有定的安全间隔。

2、电磁加热器要放在不导热的不燃材料基座上。

3、电磁加热器导线的安全截流量要满足电磁加热器的容量需求。

4、工业用电磁加热器在任何情况下都要设立设备独自存在的电路。

5、导线必需设置设备插头，不可将电磁加热器线头直接插入插座；电磁加热器导线老化破损应当及时替换，电路中没有设备熔断器的电磁加热器不得开启使用。

6、电磁加热器在运用时若遇停电，应及时将电磁加热器插头拔出，不要忘记。对于屡次修补的电阻丝，应替换新的电阻丝，不再运用老旧电阻丝。易燃易爆物品禁止用电磁加热器烘干；电烘箱应有控制温度的设备，既要避免温度过高，又要避免电磁加热器烘烤时间过长。

电磁加热器工作原理：电磁加热是利用电磁感应原理将电能转换为热能的能量转换过程，由整流电路将50/60Hz的交流电压转变成直流电压，再经过功率控制电路将直流电压转换成频率为20～40kHz的高频电压，当高速变化的交流电流通过线圈时，线圈会产生高速变化的磁场，磁场内的交变磁力线通过金属管道时（导磁、导电材料），管壁体内产生无数的小涡流，使输油管道的管壁本身自行发热与原油进行热交换，达到加热原油的目的。变频器是高频电磁加热器的核心部件，是利用电力半导体器件的通断作用将工频电源变换为另频率的电能控制装置。目前使用的变频器主要采用交流—直流—交流方式，先把工频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源供给电动机。变频器的电路般由整流、中间直流环节、逆变和控制4个部分组成。整流部分为三相桥式不可控整流器，逆变部分为IGBT三相桥式逆变器且输出为PWM波形，中间直流环节为滤波、直流储能和缓冲无功功率。

电磁加热器高能加热到多少度？这个问题很多朋友都问过我，那么用电磁感应加热器能达到多少度呢？”这取决于受热物体的材料。对于铁的加热体，电磁加热器可以加热到500到600度以上。如果功率不明显，功率小可以加热到500度以上，但功率大时加热速度快，小功率时加热速度慢。如果它是台大机器，它配备了大功率的电磁加热器，如果它是台小型的机器，它就配备了低功率的电磁加热器。因为加热的速度直接影响到生产的过程和速度，所以般情况下好有更高的功率，这样加热的速度就会更快。为什么铁不能加热到600度呢？这是因为铁达到600度时达到居里点，这是退磁，当铁丢失时，如果主机没有保护电路，那是危险的。如果加热的物体是石墨钢罐，高温度可以加热到1000度以上。在同功率下，哪种电磁式加热器和传统的电阻式加热器更快？这对电磁加热器来说更快，因为传统的电阻式加热器通常只有大约60%的热效率，而电磁加热器的热效率利用率超过90%。加热速度自然是电磁加热器的速度更快。

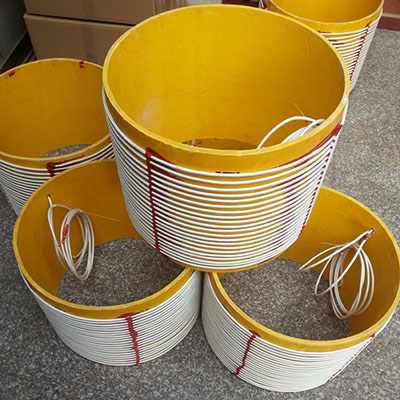

电磁加热线圈绕法：电磁加热线圈根据加热体的形状、大小而异，缠绕线圈的用线长度及电感量会有点差别。电磁感应加热器每个功率用线的线径大小般都是固定的，线长也是基本固定的（加热体过大线长会加长比如直径100MM和直径1000MM用同样的线长直径小的加热体绕的圈数多，绕在直径大的加热体上圈数就是会少圈数少电感量就会小，这个时候就应该适当增加用线长度，具体增加多少在没有经验的情况下要测实际的电感量确定），缠绕线圈的时候每圈之间的间隔距离根据加热温区大小长度及线长而定，可以圈圈紧密绕，也可以紧密绕几圈间隔几公分再紧密绕几圈，也可以每圈与每圈之间都间隔点距离绕。如果加热体尺寸有点小还可以把线圈绕成双层或三层。

电磁加热控制器的两种启动方式：般电磁加热器可以有两种启动方式，

种是软启动方式，另种是硬启动方法。软启动方法是用信号线端接入+号，另端接入号，当接通后功率则输出，电磁加热器就正常工作加热。当断开信号线后则功率就不输出，电磁加热器就停止加热。这种叫做软启动方式，使用软启动方式控制电磁加热器的优势是控制电磁加热器方便，可以自由接入或断开来控制电磁加热器工作或停止。软启动的另外头接的是温控器或继电器，使用温控器可以利于控制电磁加热器加热的温度，和调节温度的大小。当个温区只有组电磁加热器的时候，软启动方法只要要信号线接通+号和号就可以了，当个温区有两个电磁加热器的时候，就要把这两个控制主板的+号信号线并联，软启动信号线号并联，当控制+接通的时候功率就输出，电磁加热器就会正常加热工作，当断开十接通，电磁加热控制器就停止加热。

另种启动方式就是硬启动方式，就是将+号信线固定。但这种方式不能灵活控制电磁加热器。相对比于硬启动方式来说，软启动方式更具有优势，软启动电磁加热器因使用方便，利于控制，所以大多数都是使用软启动来控制电磁加热器的。

普通加热圈加热方式:接触式热传递加热：

1、耗电的 30-70% 转化为工作热能。

2、加热通过接触方式传递热能。

3、加热及冷却都有惯性现象产生，及升温降温都缓慢。

4、加热有死角，不能完全包裹在料筒外层。

5、加热圈损耗大，寿命短。

影响电磁加热器质量好坏的几个原因：

1、材料因素——电磁加热器因为是工业产品，所以元器件的选材上，追求的是持续、稳定的元器件，好的电磁加热器价格上对高于，小厂所谓的普及品，流工厂做质量，二流工厂做价格。说简单点大厂为了质量，选配元器件上喜欢采用进口的好元器件，个别时候可能因为让设备更长寿，采用远超需要的元器件，不让元器件满负荷工作，而小公司为了多卖机器，大多打着便宜的口号，但便宜的价格来至于低廉的成本，低成本必然是低质量。

2、技术因素——电视机这个成熟的产品不同的品还有着好坏之分，何况是电磁加热这个新兴产业，有的厂家开厂好几年了，有的厂家才两年，如果说技术条件是样的，那是不可能的，期间每个型号的机器都有技术性的改动，改动多的2.5kw的电磁加热器超过四次重新设计了，期间些小缺陷慢慢的也修补完善，如果家新公司在没有产品大量市场反馈，单凭技术人员实验是不可能做出合适的电磁加热器的，因为他们只懂电磁加热器不懂塑料生产，不懂塑料机的原理。

3、经验因素——电磁加热器安装的好，和安装的不好效果是很打区别，这点需要丰富的安装实例，光靠几组数据是分析不出来的，新公司根本没有这样的经验来支撑，完全靠理论在安装。人家说台同型号的电磁加热器，装在同型号的注塑机上，为什么个省电40%以上，个刚刚够理论数据的30%，电磁感应加热器讲解这不仅是机器的差异，电磁加热器的安装位置，线圈长短都有影响，如果是采用多组小功率的电磁加热器，这个差异就更为明显。
