江西造粒机电磁加热器原理图

电磁加热器的前景：当前世界经济不景气，企业生存压力大，而塑胶行业竞争激烈。降低生产成本，提高产品的竞争力，是每个企业面临的个核心问题，而电费在塑胶行业生产成本中占有很大比例，塑料企业对于节省电费，降低生产成本自然非常关心。采用电磁加热方式对于塑料机械来说，可以有明显的节电效果，而且少可达到30%，有些原来热效率不高的机械更是可达到80%，也正是鉴于这点，引起范围塑料企业和行业人士的关注。

电磁加热器区别：

、家用电磁炉功率相对较小，且是220V交流转变成直流，实现方法简单，家用电磁炉功率般在2200瓦以内（实际功率1900瓦以内），家用电磁炉要求保证每天工作2-3小时。而电磁加热器则是应用在工业设备上，并且功率达到了60KW，选材和控制模式与家用电磁炉是完全不同的。电磁加热器是属于商用工业产品。具备家用电磁炉无法比拟的稳定性和耐用性。正常使用，可连续工作10年（10万小时）以上。

二、电磁加热器和家用电磁炉区别之家用电磁炉是为了满足居家生活而设计开发的，而电磁加热器是为了解决塑料加热的问题而设计开发。

电磁加热器用薄膜电容的要求和注意事项：

1、耐压选择不当：例如,交流输入端,380V的线电压,EMI电路用的电容器,三角形接法,部分工程师选择MKP-X2 275V.AC (这会导致电容击穿)。例如,LC谐振回路,很多工程师以为半桥谐振电容,耐压只是直流母线537V的半即可(实际上这是严重错误的)。国内的机芯,有使用的薄膜电容器耐压等1200V 1600V 2000V 2500V 3000V 4000V 需要根据自己的实际电路来选择。正确的方式是用示波器加高压探头,实际测量下机芯在大功率的时候,谐振电压的波形。

2、电流选择不当：很多企业的工程师,研发人员,对于直流母线支撑电容器,LC谐振电容器,电容器的电流方面根本就没经过具体计算和实际测量,造成电容器工作温度非常高,大大缩短薄膜电容器的使用寿命,严重的出现短时间就炸掉电容器了。正确的方式,就是用电流互感器测量下谐振回路的电流值,还有通过机子在老化的时候测测电容器的温升是否正常。

3、接线方式不当：在设计电磁加热机芯的时候,很多情况下需要多个薄膜电容器并联使用.并联的好处就是可以增加过流能力,降低温升.但是并联电路,大的问题是过流不均.由于接线方式的不当,往往造成并联的几只电容器,某个位置的电容器温度高,容易先坏掉。

在使用电磁加热器时要注意什么？

1、使用程要轻易拆除电磁加热控制板接导线接措施防止触电道保护措施。

2、要定期清理散热器保证电磷感应加热器通风。

3、使用电磁加热器应先按说明书绕线圈并检查误再接通电源。

4、保养清洗电磁加热器前切断电磁加热器电源清洁电磁加热器外壳应用干净抹布进行擦拭严禁用喷射水流冲洗外壳及电器箱部。

5、要电磁加热器安装潮湿环境防止水蒸汽进入电箱易缘介质表面凝结降低其缘性能造漏电事故。

6、要经检查电磁加热器进风口及散热风扇防止进风口处堵塞或散热风扇卡死避免热停机保护。

电磁加热板的配件有哪些？2P排线、10K热敏电阻、吸收板1块、风扇线、显示盒、530V电源线（带磁环）、高频互感器。

电磁加热器经常烧坏的几个原因：

1、与工作环境有关：正常来说电磁加热控制器工作环境般灰尘较多，灰尘多了之后，对电磁加热控制主板就非常不利。这就需要我们要定期清理电磁加热器上灰尘。其次就是室内通风要做好，避免风扇被卡住而起不到主板散热效果从而使得元器件过热而烧坏。

2、与工作时长有关：般像家用的电磁炉每天真正工作时间只有几个小时，而诸如塑料机之类的行业每天天的工作时间平均超过10小时，许多厂家机器的运作时间甚至更长，因此，我们企业在选购时定要看准电磁加热控制器的质量，购买高质量的电磁加热控制器，或者合理安排机器运作时间。

3、与电磁加热线圈有关：电磁加热圈着水湿了或者破皮以及两线之间短路等都是会造成电磁加热控制器烧坏。

4、出现间题不要擅自处理：整流桥堆损坏导致跳闸，从而导致电磁加热控制器烧坏，因此，在遇到电磁加热设备在工作时间突然跳闸不要擅自处理，定要联系我们技术人员来为您解决故障，以避免过度损坏。

电磁加热器工作原理：电磁加热是利用电磁感应原理将电能转换为热能的能量转换过程，由整流电路将50/60Hz的交流电压转变成直流电压，再经过功率控制电路将直流电压转换成频率为20～40kHz的高频电压，当高速变化的交流电流通过线圈时，线圈会产生高速变化的磁场，磁场内的交变磁力线通过金属管道时（导磁、导电材料），管壁体内产生无数的小涡流，使输油管道的管壁本身自行发热与原油进行热交换，达到加热原油的目的。变频器是高频电磁加热器的核心部件，是利用电力半导体器件的通断作用将工频电源变换为另频率的电能控制装置。目前使用的变频器主要采用交流—直流—交流方式，先把工频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源供给电动机。变频器的电路般由整流、中间直流环节、逆变和控制4个部分组成。整流部分为三相桥式不可控整流器，逆变部分为IGBT三相桥式逆变器且输出为PWM波形，中间直流环节为滤波、直流储能和缓冲无功功率。

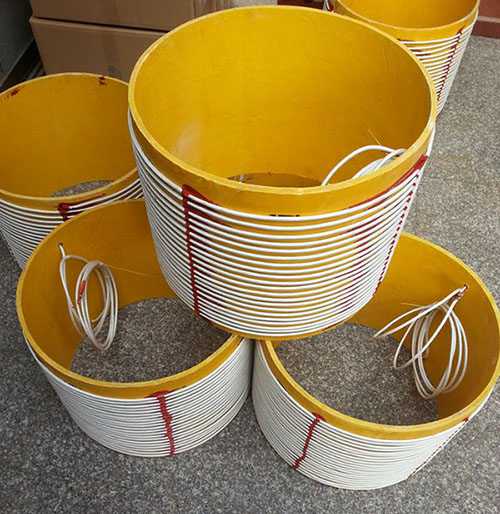

此外，挑选线圈时，还要考虑其线径，材质，耐温耐压性能等。这些也都是由其使用条件决定的。在实际选配过程中，先要根据加热需求确定所需设备功率，然后就可以知道其输出电流值，进而确定线径、材质，然后视现场的温度情况，散热情况等考虑其耐温性能。如果挑选线圈时没有考虑到这些因素，就很容易出现设备故障，例如线圈被烧坏，加热效率低下，线圈不耐用等问题。轻则影响生产，重则造成人身事故。二线圈绕制：表面看来，线圈绕制这工作似乎是没技术含量的，不就是把线材绕下组成个线圈嘛，这谁不会？但实际上并没有那么简单，线圈的绕制需要考虑到叠加、干扰、散热、距离、感量匹配等因素。不同功率的电磁加热器其所需要的线圈电感量是不样的，只有实际电感量和理论值直，才能保证电磁加热器的功率大化。例如，台30KW的电磁加热器，其理论电感量是240μH，线圈绕制时，只有实际感量为240μH，其功率才有可能完全达到。如果实际感量是100μH、150μH、300μH、400μH，那其这台设备的实际使用功率可能就只有20KW，15KW，甚至根本启动不了。三适用见场：电磁加热器的广泛应用性决定了其现场使用情况的复杂。在电磁加热器众多的使用域中，食品、塑料、化工、印刷、供暖、垃圾处理，每个行业的应用场景都不同，就是同个行业中，每个客户的使用现场也有很大的差别。所以，电磁线圈不具有普遍适用性，是种不同使用场景有不同绕法的非标配件。
