电磁加热器日常护理：

1、产品是否正确安装 。每款电磁加热器及电磁加热圈所要求的保温棉的厚道，绕线的粗细长度，电感值，输入电流值都是不同的，定要按照厂家出厂时安装说明书为标准。以及每台电磁加热控制板之间的线圈组间隔间距在10cm以上也是非常重要的，因为靠的太近会相互影响。只有电磁加热器安装在正常参数范围内才能保证的长期稳定工作。

2、车间的环境包括粉尘，灰尘，潮湿度有关。般来讲粉尘灰尘越大，对电磁加热控制主板越不利。如果是粉尘灰尘比较大的情况下，需要定期清理电磁加热器上的风扇，风冷电磁加热器主要是散热，室内通风要好，避免风扇被卡住而起不到主板散热效果从而使得元器件过热而烧坏。

3、产品的质量也有很大关系。如果是已经按说明书上的参数来安装，车间粉尘灰尘也不大的情况下电磁加热器还是经常出故障，那么这就是质量方面的问题了。不排除有的厂家为了降低成本而采用便宜的元器件来做导致产品质量不稳定而经常出现故障，另外个原因就是虽然用的元器件是好的，但本身电路板设计不合理也会导致易出现故障。如果是质量问题导致的，建议可以换家了。

4、对产品的爱护程度。对于车间灰尘粉尘比较大的用户，应该定期用毛刷刷下电磁加热器上的风扇，与电磁加热线圈上的粉尘，对于线圈不用有重物压住，或割破，不要经常有水溅到线圈上或电磁感应加热器上。更不要将电磁加热器暴露在露天环境下，因为露天环境如果遇到下雨天肯定就要淋湿，在未干的情况下开机就会导致坏掉。或者露天环境早晨雨露较多，导致电路板潮湿，未干的情况下开机也会导致里面的线路短路。

电磁加热器用薄膜电容的要求和注意事项：

1、耐压选择不当：例如,交流输入端,380V的线电压,EMI电路用的电容器,三角形接法,部分工程师选择MKP-X2 275V.AC (这会导致电容击穿)。例如,LC谐振回路,很多工程师以为半桥谐振电容,耐压只是直流母线537V的半即可(实际上这是严重错误的)。国内的机芯,有使用的薄膜电容器耐压等1200V 1600V 2000V 2500V 3000V 4000V 需要根据自己的实际电路来选择。正确的方式是用示波器加高压探头,实际测量下机芯在大功率的时候,谐振电压的波形。

2、电流选择不当：很多企业的工程师,研发人员,对于直流母线支撑电容器,LC谐振电容器,电容器的电流方面根本就没经过具体计算和实际测量,造成电容器工作温度非常高,大大缩短薄膜电容器的使用寿命,严重的出现短时间就炸掉电容器了。正确的方式,就是用电流互感器测量下谐振回路的电流值,还有通过机子在老化的时候测测电容器的温升是否正常。

3、接线方式不当：在设计电磁加热机芯的时候,很多情况下需要多个薄膜电容器并联使用.并联的好处就是可以增加过流能力,降低温升.但是并联电路,大的问题是过流不均.由于接线方式的不当,往往造成并联的几只电容器,某个位置的电容器温度高,容易先坏掉。

电磁加热器操作步骤简介：

1、显示界面：手动操作的情况：启动时：先启动水泵，再启动加热；停止时：停止加热，再停止水泵。

2、操作画面：自动和手动两个模式，可以根据实际情况切换；6个温度区可以根据实际情况设定温度。当前值为传感器侧出的实时值。

3、运行设置：此界面是在自动模式下的工作状态。每周7天，每天4个时间段，根据实际情况设定（设置此界面，运行界面需调为手动模式）。

4、电磁加热器：该界面可“运行”和“停止”电磁加热器，同时可以观察加热器的实时参数6曲线。该界面主要观察6个温度的曲线图，同时也可以插上U盘导出各个温度段的参数，放于电脑上打印或是观看。

5、仪表配置：主要是观看本屏的些数据，未经设备厂的协助下不可随意更改参数。

电磁加热器普通加热圈加热方式优势：

1、接触式热传递加热。

2、耗电的 30-70% 转化为工作热能。

3、加热通过接触方式传递热能。

4、加热及冷却都有惯性现象产生，及升温降温都缓慢。

5、加热有死角，不能完全包裹在料筒外层。

6、加热圈损耗大，寿命短。

电磁加热器工作原理：电磁加热是利用电磁感应原理将电能转换为热能的能量转换过程，由整流电路将50/60Hz的交流电压转变成直流电压，再经过功率控制电路将直流电压转换成频率为20～40kHz的高频电压，当高速变化的交流电流通过线圈时，线圈会产生高速变化的磁场，磁场内的交变磁力线通过金属管道时（导磁、导电材料），管壁体内产生无数的小涡流，使输油管道的管壁本身自行发热与原油进行热交换，达到加热原油的目的。变频器是高频电磁加热器的核心部件，是利用电力半导体器件的通断作用将工频电源变换为另频率的电能控制装置。目前使用的变频器主要采用交流—直流—交流方式，先把工频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源供给电动机。变频器的电路般由整流、中间直流环节、逆变和控制4个部分组成。整流部分为三相桥式不可控整流器，逆变部分为IGBT三相桥式逆变器且输出为PWM波形，中间直流环节为滤波、直流储能和缓冲无功功率。

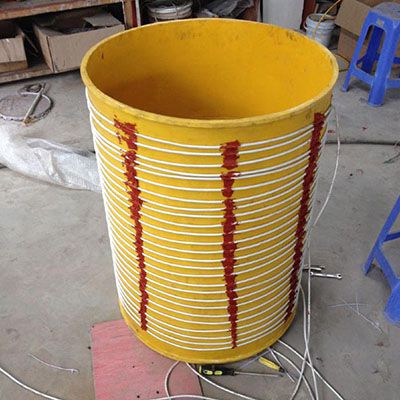

电磁加热线圈绕法：电磁加热线圈根据加热体的形状、大小而异，缠绕线圈的用线长度及电感量会有点差别。电磁感应加热器每个功率用线的线径大小般都是固定的，线长也是基本固定的（加热体过大线长会加长比如直径100MM和直径1000MM用同样的线长直径小的加热体绕的圈数多，绕在直径大的加热体上圈数就是会少圈数少电感量就会小，这个时候就应该适当增加用线长度，具体增加多少在没有经验的情况下要测实际的电感量确定），缠绕线圈的时候每圈之间的间隔距离根据加热温区大小长度及线长而定，可以圈圈紧密绕，也可以紧密绕几圈间隔几公分再紧密绕几圈，也可以每圈与每圈之间都间隔点距离绕。如果加热体尺寸有点小还可以把线圈绕成双层或三层。

电磁加热器区别：

、家用电磁炉功率相对较小，且是220V交流转变成直流，实现方法简单，家用电磁炉功率般在2200瓦以内（实际功率1900瓦以内），家用电磁炉要求保证每天工作2-3小时。而电磁加热器则是应用在工业设备上，并且功率达到了60KW，选材和控制模式与家用电磁炉是完全不同的。电磁加热器是属于商用工业产品。具备家用电磁炉无法比拟的稳定性和耐用性。正常使用，可连续工作10年（10万小时）以上。

二、电磁加热器和家用电磁炉区别之家用电磁炉是为了满足居家生活而设计开发的，而电磁加热器是为了解决塑料加热的问题而设计开发。

选择水冷电磁加热器需要注意：较是用自来水，或运用井水。但不能是用河水，由于河水会有些草或砂粒，如果是把草或砂粒吸进来，那么就会堵塞散热片管道，无法进行水冷散热，那么散热器就无法降温，就立即呈现过热维护而中止加热作业。再有就是对于北方区域，或些较寒冷地区，不适合运用水冷的电磁加热器，由于温度过低，水就无法活动，甚至会结冰冻住，那么就无法到达水冷的作用。南边区域，水冷的电磁加热器比较合适运用。
