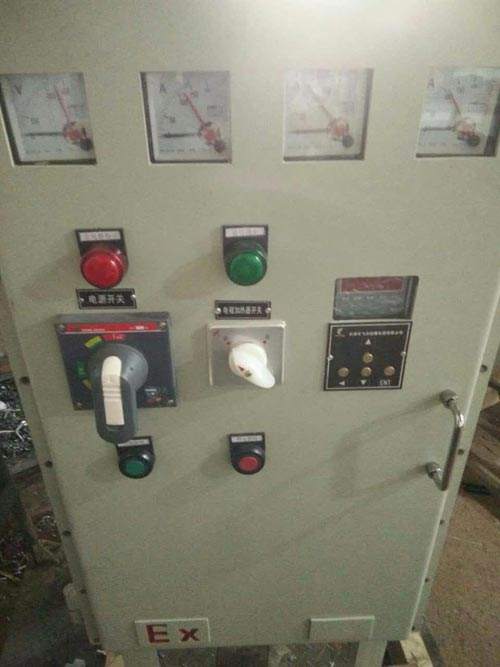

天津辊筒电磁加热器的散热

电磁加热器的全桥和半桥的应用表现的同异：

、据各自的电路原理的差别决定：相同：均可达到使得相应料筒自身快速发热产生高温，用于加工塑料的功用。

二、功率段表现上不同：

1、全桥：对应档位功率分配清晰、明确，反应迅速。

2、半桥：对应档位功率分配较模糊，反应相对合理。

三、发热面表现上：

1、全桥：因可负载负荷较高，发热面较大、较均匀、层次感能做到循序递减，火焰仿真效果明显。

2、半桥：因可负载负荷较低，发热面较小、均匀性稍逊、层次感分明，火焰仿真效果稍逊。

使用电磁加热器时应注意的问题：

1、不要将控制器安装在潮湿的环境中，防止水蒸汽进入电箱后，易在缘介质表面凝结，降低其缘性能，造成漏电事故。

2、在使用电磁控制器时，应先按说明书绕好线圈并检查无误后再接通电源。

3、在使用过程中，不要轻易拆除其接地导线，因为接地措施是防止触电的后道保护措施。

4、要经常检查产品的进风口及散热风扇，防止进风口处堵塞或散热风扇卡死，避免因过热停机保护。

5、要定期清理散热器，保证产品通风良好。

6、在保养清洗前切断控制器电源。清洁电磁感应加热器的外壳时，应用干净的抹布进行擦拭，严禁用喷射水流冲洗外壳及电器箱部分。

电磁加热器常见问题解答：

1、当为注塑机类似小功率时，安装电磁加热器后有些机器温度总是差点点。当把功率换原来还大后还是这样。有时总让人摸不着头脑，大多数不是功率安装小的原因的，这是由于原来机器中的温控制器输出的PID运算方法引起的，启动信号很短，电磁加热器都还没有来得及工作，又断了。所以电磁加热器大多数时间处理停止状态，没有加热。这时我们可以调节机器中的断开延时工作时间，来达到温度要求。详细方法请看说明书(F-03功能)般，调节为8-15S。默为0S，注意，不能调节太大。否则可能会超温!!!

2、当造粒机类似大功率时，安装电磁加热器后，温度总达不到。电磁加热器也直工作，电流也正常，但温度总上不去。般情况是功率不够大。可以加大实际功率来实现。要是确定实际功率不小了，这是由炮筒的材料引起的，不同材质的在不同的工作频率时吸收热量也不同。应该尝试增加谐振电容容量，让Q值增加，提高线圈高频电流。可以使炮筒内外温度均匀来达到提高炮筒的温度。条件允话的话，可以换掉炮筒试试。

影响电磁加热器的加热效率的3个因素：

1、电磁加热设备主机放置的距离有关：般情况下，厂家都会建议放在5米以内，这样加热效果才会更好。

2、与被加热的物体材料有关：目前大多数的工业加热设备对于所加热的介质还是有定的要求的，好是可以直接加热的，例如铁质、碳钢材质。对于直接加热不锈钢材质的管道或者容器还是有定的困难。不过电磁掌握电磁加热核心技术，能够直接加热304、316等3系列，并且拥有丰富的应用案例，直接加热不锈钢的技术行业先。

3、与加热的距离有关：被加热体与电磁加热线圈的距离，正常来说，对于220V、5KW的电磁加热控制板以及以下功率两者间的距离好相隔1.5-2公分；380V、5KW电磁加热设备距离好相隔2-3公分。这个距离厂家都是利用保温棉代替，既避免了隔空，又避免热量损失，所以客户无需担心隔空问题。

电磁加热器的电流小于5A时，控制器会自动检测，如果连续超过三次检测均小于5A时显示窗1会显示“E1”并闪烁，“电流小”指示灯会闪烁提示，蜂鸣音每5秒短响次。解决方法：

1、确认线圈是否已正确连接。

2、检测与低频互感器相连的相线是否正常。

3、检测低频互感器是否开、短路。

4、检测CN7连接是否正常。

5、检测C39、DB1、R30、C41、R19、C40、C42、是否短路。

6、检测DB1、R20、R18是否开路。

7、检测U5第18脚是否接触良好。

电磁加热控制器怎么安装？

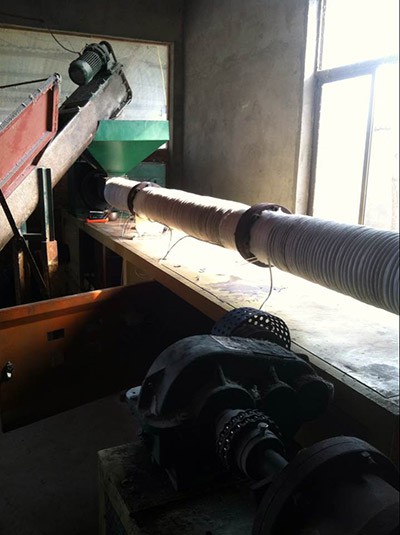

1、改造前先取下原设备上面的电热圈。

2、清洁料筒并测量料筒各种参数。将料筒清洁干净并用工具测量料筒各种尺寸（管径、长度、加热区数、每区加热长度、原功率大小，以便确定用哪种控制板）。

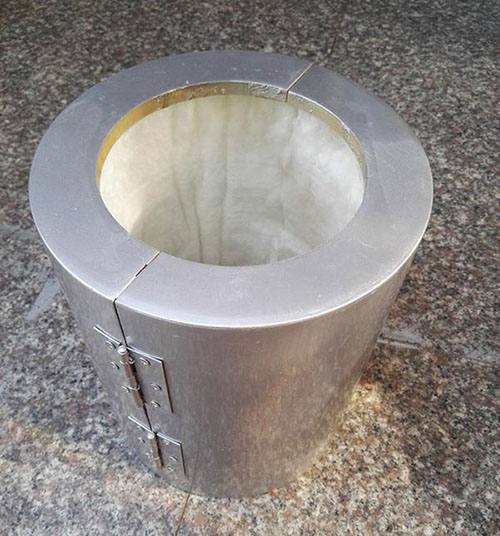

3、在料筒上包层隔热保温材料，按照步骤2将料筒清洁干净后，在料筒上包上层隔热保温材料（石棉或者玻璃纤维均可），可以先做区，区做好后，再做其它区，熟练且经验丰富者可几个加热区起做 。

4、用高温布将保温材料包好，保温材料的厚度根据使用的不同的电磁加热控制器的要求来配，保温材料包好后，再用高温布（纤维布）或者电木板（环氧树脂板）将保温材料包紧起来，该步骤主要是确保料筒各处的保温材料厚度致，以保证电磁加热的磁场均。

5、缠绕高温电缆，高温电缆的规格与长度请根据各种不同型号电磁加热控制器的要求选配，该步骤非常关键。

6、将线圈与电磁加热控制器连接。则将绕好的线圈与电磁加热控制器连接好，并给电磁加热控制器接上电源，即可对设备进行调试，需注意的是调试过程中要特别注意测量电磁加热控制器的输入电流与频率。为保证设备的使用寿命建议电流调到额定工作电流的80%左右，如我司2.5KW的电磁加热控制板，额定工作电流是12A，则建议调到10A左右即可，或电流偏小则可减少线圈，反之则需再增加些线圈。

哪些因素会导致电磁加热器发生故障？

：电磁加热器电路设计不科学。目前，在大功率电磁加热电路系统中，大部分厂家采用过去的传统模拟3525或494电路，产生两路或四路PWM，采用调频方法驱动IGBT，改变谐振回电流大小来达到调节功率大小的目的，再采用4046进行锁相控制，在工业上加热应用已经很普遍，技术也比较成熟。但是，它的硬件电路复杂，所以大多体积庞大，也不便于生产和调试，特别是容易由于所选用的器件特性差异，致使电源致性差，工作中生产的高强的电磁干扰时，锁相或保护部分容易失灵，容易造成故障。

二：电力器件布局不合理。在大功率工业电磁加热主结构电路中，常为半桥电路和全桥电路，通常2-25KW功率别采用半桥电路，全桥电路可以实现20KW以上功率。般地，功率大于25KW后，线圈的高频电流比较大，发热比较多，当主电路电力功率器件布局不合理时，可能会产生高强干扰，有可能使虑波电容、揩振电容或IGBT模块击穿。为了用户的安装安全考虑，般把半桥电路大功率定为15KW，降低IGBT模块电流应力，当功率大于20KW时，建议用户选择全桥主电路结构。当然，在特定的应用场合，需要加热面积比小，功率密度比较大时，我们合理科学地可以帮助用户把半桥电路安全做到30KW。

电磁加热的优势：不直接接触产品，不会和金属发生反应（如铜、铝、镍、不锈钢等），也不会发出任何气体，环保无毒，且设计了过流、短路、缺相、过压、欠压、过热、线圈开路、抗干扰、防雷击等多项自动保护功能，不会发生短路。电磁加热装置很好地结合了加热设备应用环境和工作需要进行开发，对食品机械无需太多改动，便能轻松达到节能30-50%的效果，并能节省预热时间，预热时间通常缩减到1/3左右。具备节能降耗，精确控温，可靠安全等三大特点。电磁加热的原理是通过电子线路板组成部分产生交变磁场、当用含铁质容器放置上面时，容器表面具即切割交变磁力线而在容器底部金属部分产生交变的电流（即涡流），涡流使容器底部的铁原子高速无规则运动，原子互相碰撞、摩擦而产生热能。从而起到加热物品的效果。
