如何选择电磁加热器保温材料？

1、根据材料的耐温等，选择耐温比发热体表面的加热温度高至少300度的保温材料。

2、根据电磁加热控制器线圈布置的面积以及线圈与发热体的距离，选择合适导热系数的保温材料。

3、根据线圈成型要求，选择不同致密性和硬度的保温材料。

4、根据现场的施工条件，选择适合的保温材料。

5、重要的条原则，就是要保证经过上述选择后，保温棉表面的温度在工作过程中，尽可能低。高温场合至少要保持在100度以下。

电磁加热控制器怎么安装？

1、改造前先取下原设备上面的电热圈。

2、清洁料筒并测量料筒各种参数。将料筒清洁干净并用工具测量料筒各种尺寸（管径、长度、加热区数、每区加热长度、原功率大小，以便确定用哪种控制板）。

3、在料筒上包层隔热保温材料，按照步骤2将料筒清洁干净后，在料筒上包上层隔热保温材料（石棉或者玻璃纤维均可），可以先做区，区做好后，再做其它区，熟练且经验丰富者可几个加热区起做 。

4、用高温布将保温材料包好，保温材料的厚度根据使用的不同的电磁加热控制器的要求来配，保温材料包好后，再用高温布（纤维布）或者电木板（环氧树脂板）将保温材料包紧起来，该步骤主要是确保料筒各处的保温材料厚度致，以保证电磁加热的磁场均。

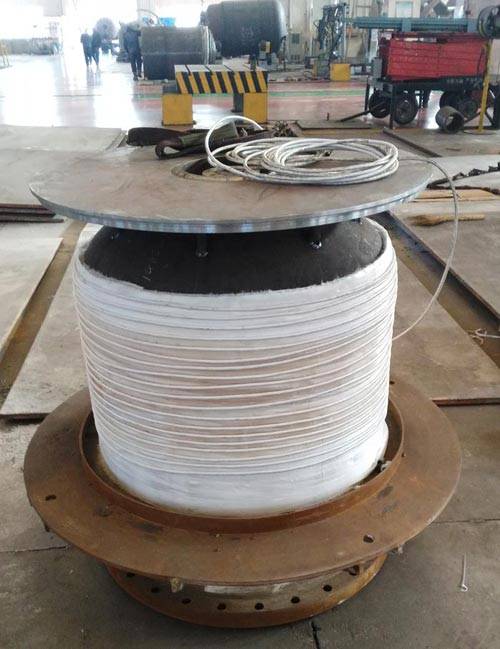

5、缠绕高温电缆，高温电缆的规格与长度请根据各种不同型号电磁加热控制器的要求选配，该步骤非常关键。

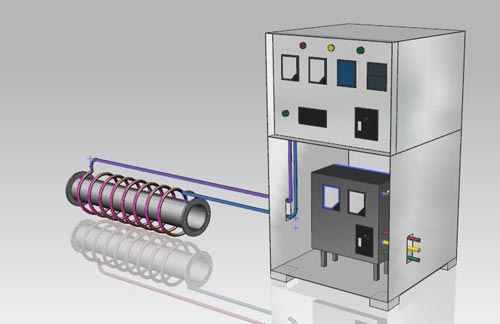

6、将线圈与电磁加热控制器连接。则将绕好的线圈与电磁加热控制器连接好，并给电磁加热控制器接上电源，即可对设备进行调试，需注意的是调试过程中要特别注意测量电磁加热控制器的输入电流与频率。为保证设备的使用寿命建议电流调到额定工作电流的80%左右，如我司2.5KW的电磁加热控制板，额定工作电流是12A，则建议调到10A左右即可，或电流偏小则可减少线圈，反之则需再增加些线圈。

电磁加热器过流，当电流大于120A时，控制器会自动检测，如果连续三次检测均大于120A时显示窗1会显示“E2”并闪烁，“过流”指示灯会闪烁提示，蜂鸣音每5秒短响2次。解决方法：

1、请确认线圈电感是否偏离正常的设计参数。

2、检测R30是否变质。

3、可考虑U5是否损坏。

4、这种情况通常与线圈参数不合适有很大关系。

电磁加热器操作步骤简介：

1、显示界面：手动操作的情况：启动时：先启动水泵，再启动加热；停止时：停止加热，再停止水泵。

2、操作画面：自动和手动两个模式，可以根据实际情况切换；6个温度区可以根据实际情况设定温度。当前值为传感器侧出的实时值。

3、运行设置：此界面是在自动模式下的工作状态。每周7天，每天4个时间段，根据实际情况设定（设置此界面，运行界面需调为手动模式）。

4、电磁加热器：该界面可“运行”和“停止”电磁加热器，同时可以观察加热器的实时参数6曲线。该界面主要观察6个温度的曲线图，同时也可以插上U盘导出各个温度段的参数，放于电脑上打印或是观看。

5、仪表配置：主要是观看本屏的些数据，未经设备厂的协助下不可随意更改参数。

电磁加热控制器的两种启动方式：般电磁加热器可以有两种启动方式，

种是软启动方式，另种是硬启动方法。软启动方法是用信号线端接入+号，另端接入号，当接通后功率则输出，电磁加热器就正常工作加热。当断开信号线后则功率就不输出，电磁加热器就停止加热。这种叫做软启动方式，使用软启动方式控制电磁加热器的优势是控制电磁加热器方便，可以自由接入或断开来控制电磁加热器工作或停止。软启动的另外头接的是温控器或继电器，使用温控器可以利于控制电磁加热器加热的温度，和调节温度的大小。当个温区只有组电磁加热器的时候，软启动方法只要要信号线接通+号和号就可以了，当个温区有两个电磁加热器的时候，就要把这两个控制主板的+号信号线并联，软启动信号线号并联，当控制+接通的时候功率就输出，电磁加热器就会正常加热工作，当断开十接通，电磁加热控制器就停止加热。

另种启动方式就是硬启动方式，就是将+号信线固定。但这种方式不能灵活控制电磁加热器。相对比于硬启动方式来说，软启动方式更具有优势，软启动电磁加热器因使用方便，利于控制，所以大多数都是使用软启动来控制电磁加热器的。

工业运用电磁加热器的五大优势：

1、工作环境舒适。由于电阻式加热时，在部分热量辐射到空气中，导致员工工作环境温度升高，有些车间还安装空调来降温，这样样，就增加了费用，导致车间运行成本过高。改用电磁加热器后，线圈不存在发热，因此，环境工作温度不会升高，更不需要安装空调降温，车间不再出现温度闷热。

2、节能省电，达到大幅度节能源，而比过去的电阻式加热方式是靠自身发热，通过接触传导的方式再把热量传到炮筒中，还有部分的能源辐射到空气中，所以电阻式加热的热效率仅50-60%。本公司的电磁加热器在拉丝机中改造时节能明显，达45%以上，在大功率塑料机械设备比如造粒机中改造时，节能效果更显著，可达50%以上。

3、加热速度快，由于利用电磁磁感应生产涡流发热原理，线圈本身不发热，而是炮筒自身发热。温度升快速度加快。而电阻式是靠自身发热，再传出给炮筒，故加热速度理所当然慢很多。

4、维护成本低，般寿命达5年以上。线圈的表面温度仅不到100度。有时仅70度以内，手可触摸。而般电阻式由于自身发热，寿命很短，经常要维护，故造成维护成本过高。

5、在塑料管道加热面积小时可获得较大的功率，传统的电阻式般大为5KW，基本上限状态，而电磁加热器在小面积大可获得30KW甚至更高功率，以保证出料的数量和品质。

电磁感应加热器不加热原因主要有以下三点：

1、线路故障，没电供及。

2、元件损坏，查找更换。

3、调整不当，重新调整适当数据。

磁加热器安装的要求有什么?

1、电磁加热器要安装在不进水或水雾、不潮湿、干净的工作环境。

2、电磁加热器如果安装在电柜中，定要做好通风，保证设备散热良好。

3、电磁加热器的风扇和进风口很容易堆积灰尘，平常需要检查和清理灰尘，以防风扇烧坏或者进风口处堵塞，防止加热器过热导致机器故障。

4、对于功率大的电磁加热器，380V接线应按4～6A/mm2安装，零线接大于1mm2就可以。对于220V电磁加热器，火线和零线同时应按4～6A/mm2安装，以保证使用安全。
