上海70kw电磁加热器原理图

电磁加热板为什么容易出问题？平时没有注意机器内部清洁，灰尘过多导致机器短路。板子设计缺陷。模块问题。

普通加热圈加热方式:接触式热传递加热：

1、耗电的 30-70% 转化为工作热能。

2、加热通过接触方式传递热能。

3、加热及冷却都有惯性现象产生，及升温降温都缓慢。

4、加热有死角，不能完全包裹在料筒外层。

5、加热圈损耗大，寿命短。

电磁加热器的耗电情况是怎样的？工作原理是把220V或者380V交流电，整流后转换成直流电，再将直流电进行滤波，利用IGBT或者可控硅再将直流变成交流，在感应线圈内产生高频磁力线，是感应线圈内导体工件表面产生涡流依靠自生内阻发热。电磁加热器工作中当温度没达到设置的温度时，电磁加热器就会直加热，当达到了预设的温度以后电磁加热器就停止加热了，也就不再耗电了。电磁加热器每个小时的耗电量多少与电磁加热器加热的时间长短有关。电磁加热器刚工作是满功率，加热温度了，就是工作会，停会。总体上来说，电磁加热器耗电量是很小的，因为电磁加热器不是直加热工作的，而是有间隙的加热的，先是加热，然后达到温度后就停止加热，之后就开始保温工作，直到温度没达到预设的温度后再加热下，整体上来讲，电磁加热器并不是直加热耗电的，所以也是比较省电的个原因。同时因为料筒上还包有层保温棉，能起到保温和隔热的效果，那么热量就不会损失掉了，那么能够持续恒温加热的时间就越长了。耗电量也就越小了。通过上述对电磁感应加热器改造时所配功率的介绍，我们可以了解电磁加热器加热的时间越短那么耗电量就越小，反之电磁加热器加热的时间越长，耗电量就越大。

电磁加热应用域：工业电磁节能改造广泛应用于适用于塑机械加热、木材、建筑、食品、医疗、化工等节能改造，如塑料注塑机，挤出机，吹膜机，拉丝机，塑料薄膜，管材，线材等机器、食品加工、纺织、印染、冶金、轻工、机械、表面热处理及焊接，锅炉，开水炉等行业，可以替代电阻加热，以及燃料明火传统能源。

1、纺织印染：原料采用电磁加热可以提高能源利用效率，提高加热速度，提高温度控制精度；

2、轻工行业：罐头以及其它塑料包装的封口等等。

3、锅炉行业：电磁锅炉利用其加热速度快的特点，可抛弃传统锅炉整体加热的方式，只在锅炉的出水端进行加热，使水流在流动中完成加热，加热速度快，节省空间。

4、机械行业：高频电磁加热可以应用于与金属表明热处理，其效果比传统处理方式有显著提高，其他如各种机械零件的淬火，以及淬火后的回火、退火和正火等热处理的加热，压力加工前的透热。电磁加热技术的应用，不仅有利于产品品质、生产效率的提升和节能降耗降低成本，也提升了设备制造企业的技术水平，在传统行业中越来越广泛地被接受和使用。

电磁加热器的前景：当前世界经济不景气，企业生存压力大，而塑胶行业竞争激烈。降低生产成本，提高产品的竞争力，是每个企业面临的个核心问题，而电费在塑胶行业生产成本中占有很大比例，塑料企业对于节省电费，降低生产成本自然非常关心。采用电磁加热方式对于塑料机械来说，可以有明显的节电效果，而且少可达到30%，有些原来热效率不高的机械更是可达到80%，也正是鉴于这点，引起范围塑料企业和行业人士的关注。

电磁加热器的电流小于5A时，控制器会自动检测，如果连续超过三次检测均小于5A时显示窗1会显示“E1”并闪烁，“电流小”指示灯会闪烁提示，蜂鸣音每5秒短响次。解决方法：

1、确认线圈是否已正确连接。

2、检测与低频互感器相连的相线是否正常。

3、检测低频互感器是否开、短路。

4、检测CN7连接是否正常。

5、检测C39、DB1、R30、C41、R19、C40、C42、是否短路。

6、检测DB1、R20、R18是否开路。

7、检测U5第18脚是否接触良好。

电磁加热器用风冷的好还是水冷的好？现今工业域和民用设备中较广泛的种加热方式，主要是采用电磁加热技术，在使用电磁加热器中用户都关心的电磁加热器是水冷好还是风冷好呢？电磁加热器作业段时间后，控制面板是会发热发烫的，所以就需要对控制板进行降温处理，避免由于控制板温度过高，自身过热保护致使电磁加热器中止加热作业。通常对控制板降温处理方法有两种，种是风冷的，另种是水冷的。对于风冷和水冷的电磁加热器哪个好就要依据场合、气候、环境而论。

电磁加热器常见问题解答：

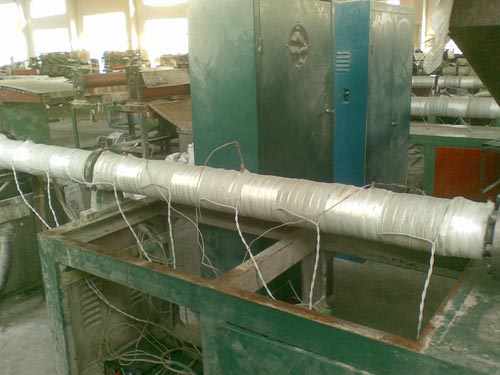

1、当为注塑机类似小功率时，安装电磁加热器后有些机器温度总是差点点。当把功率换原来还大后还是这样。有时总让人摸不着头脑，大多数不是功率安装小的原因的，这是由于原来机器中的温控制器输出的PID运算方法引起的，启动信号很短，电磁加热器都还没有来得及工作，又断了。所以电磁加热器大多数时间处理停止状态，没有加热。这时我们可以调节机器中的断开延时工作时间，来达到温度要求。详细方法请看说明书(F-03功能)般，调节为8-15S。默为0S，注意，不能调节太大。否则可能会超温!!!

2、当造粒机类似大功率时，安装电磁加热器后，温度总达不到。电磁加热器也直工作，电流也正常，但温度总上不去。般情况是功率不够大。可以加大实际功率来实现。要是确定实际功率不小了，这是由炮筒的材料引起的，不同材质的在不同的工作频率时吸收热量也不同。应该尝试增加谐振电容容量，让Q值增加，提高线圈高频电流。可以使炮筒内外温度均匀来达到提高炮筒的温度。条件允话的话，可以换掉炮筒试试。
