山东原装管道电磁加热器技术

电磁感应加热器与电磁加热器的区别？简单的说，他们实质上没什么区别，都是电磁线圈发热盘而已，并且加热的物质是有含铁的物质。但是电磁感应加热器的加热原理是感应加热电源产生的交变电流通过线圈而产生磁场，原子相互碰撞、摩擦而产生热能而电磁加热器则是利用电磁感应加热器的原理将电能转换为热能，将交流电压转换成直流电压，再经过控制电路将直流电压转换为高频电压等系列转换转成磁场而加热的方式。由于加热方式不样，因此，操作的方式也是不样的。节能的效果电磁感应加热器会更好。

电磁感应加热器控制温度场的分布的原理及方法如下：

1、原理：导体处于交变电流中时，交变电流使导体周围产生交变磁场，从而引起集肤效应使导体在短时间内迅速被加热，交变电流的频率越高，集肤效应越严重。

2、电流透入深度对感应加热的影响：把金属圆柱体放在通有交流电的线圈中，尽管金属圆柱不与线圈接触，线圈本身的温度也很低，但是圆柱表面却会被加热到发红，甚至熔化，这是由于电磁感应作用，在金属柱中感生与线圈电流方向相反的涡流,在涡流的焦耳热作用下，金属自身发热升温所引起的。金属圆柱中的感生电流的分布在表面强，在径向从外到里按指数函数方式减小。这种电流不均匀分布的现象，随电流频率升高而趋显著。

电磁加热和传统电阻加热对比：传统电阻加热热损失大：现有企业专用的加热方式，是由电阻丝绕制，圈的内外双面发热，其内面（紧贴料筒部分）的热传导到料筒上，而外面的热量大部分散失到空气中，造成电能的直接损失、浪费。环境温度上升： 由于热量大量散失，周围环境温度升高，尤其是夏天对生产环境影响很大，现场工作温度有的已经超过了45度，有些企业不得不采用空调降低温度，这又造成能源的二次浪费。使用寿命短、维修量大： 电热管由于采用电阻丝发热，其加热温度高达300度左右，热滞后较大，不易精确控温，电阻丝容易因高温老化而烧断。常用电热圈使用寿命约半年，因此，维修的工作量相对较大。

此外，挑选线圈时，还要考虑其线径，材质，耐温耐压性能等。这些也都是由其使用条件决定的。在实际选配过程中，先要根据加热需求确定所需设备功率，然后就可以知道其输出电流值，进而确定线径、材质，然后视现场的温度情况，散热情况等考虑其耐温性能。如果挑选线圈时没有考虑到这些因素，就很容易出现设备故障，例如线圈被烧坏，加热效率低下，线圈不耐用等问题。轻则影响生产，重则造成人身事故。二线圈绕制：表面看来，线圈绕制这工作似乎是没技术含量的，不就是把线材绕下组成个线圈嘛，这谁不会？但实际上并没有那么简单，线圈的绕制需要考虑到叠加、干扰、散热、距离、感量匹配等因素。不同功率的电磁加热器其所需要的线圈电感量是不样的，只有实际电感量和理论值直，才能保证电磁加热器的功率大化。例如，台30KW的电磁加热器，其理论电感量是240μH，线圈绕制时，只有实际感量为240μH，其功率才有可能完全达到。如果实际感量是100μH、150μH、300μH、400μH，那其这台设备的实际使用功率可能就只有20KW，15KW，甚至根本启动不了。三适用见场：电磁加热器的广泛应用性决定了其现场使用情况的复杂。在电磁加热器众多的使用域中，食品、塑料、化工、印刷、供暖、垃圾处理，每个行业的应用场景都不同，就是同个行业中，每个客户的使用现场也有很大的差别。所以，电磁线圈不具有普遍适用性，是种不同使用场景有不同绕法的非标配件。

电磁加热器的电流小于5A时，控制器会自动检测，如果连续超过三次检测均小于5A时显示窗1会显示“E1”并闪烁，“电流小”指示灯会闪烁提示，蜂鸣音每5秒短响次。解决方法：

1、确认线圈是否已正确连接。

2、检测与低频互感器相连的相线是否正常。

3、检测低频互感器是否开、短路。

4、检测CN7连接是否正常。

5、检测C39、DB1、R30、C41、R19、C40、C42、是否短路。

6、检测DB1、R20、R18是否开路。

7、检测U5第18脚是否接触良好。

电磁加热器常见问题解答：

1、当为注塑机类似小功率时，安装电磁加热器后有些机器温度总是差点点。当把功率换原来还大后还是这样。有时总让人摸不着头脑，大多数不是功率安装小的原因的，这是由于原来机器中的温控制器输出的PID运算方法引起的，启动信号很短，电磁加热器都还没有来得及工作，又断了。所以电磁加热器大多数时间处理停止状态，没有加热。这时我们可以调节机器中的断开延时工作时间，来达到温度要求。详细方法请看说明书(F-03功能)般，调节为8-15S。默为0S，注意，不能调节太大。否则可能会超温!!!

2、当造粒机类似大功率时，安装电磁加热器后，温度总达不到。电磁加热器也直工作，电流也正常，但温度总上不去。般情况是功率不够大。可以加大实际功率来实现。要是确定实际功率不小了，这是由炮筒的材料引起的，不同材质的在不同的工作频率时吸收热量也不同。应该尝试增加谐振电容容量，让Q值增加，提高线圈高频电流。可以使炮筒内外温度均匀来达到提高炮筒的温度。条件允话的话，可以换掉炮筒试试。

电磁加热器的六种调节功率方式：

1、调频法。

2、间隙加热法。

3、移相脉宽调制法（全桥移相PWM控制）。

4、改变整流电压法。

5、脉冲功率输出变压器初抽头切换法。

6、变压器初抽头切换、调频、调压法。

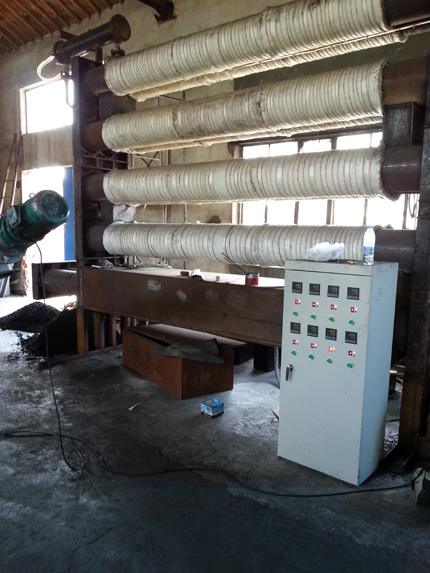

电磁加热控制器怎么安装？

1、改造前先取下原设备上面的电热圈。

2、清洁料筒并测量料筒各种参数。将料筒清洁干净并用工具测量料筒各种尺寸（管径、长度、加热区数、每区加热长度、原功率大小，以便确定用哪种控制板）。

3、在料筒上包层隔热保温材料，按照步骤2将料筒清洁干净后，在料筒上包上层隔热保温材料（石棉或者玻璃纤维均可），可以先做区，区做好后，再做其它区，熟练且经验丰富者可几个加热区起做 。

4、用高温布将保温材料包好，保温材料的厚度根据使用的不同的电磁加热控制器的要求来配，保温材料包好后，再用高温布（纤维布）或者电木板（环氧树脂板）将保温材料包紧起来，该步骤主要是确保料筒各处的保温材料厚度致，以保证电磁加热的磁场均。

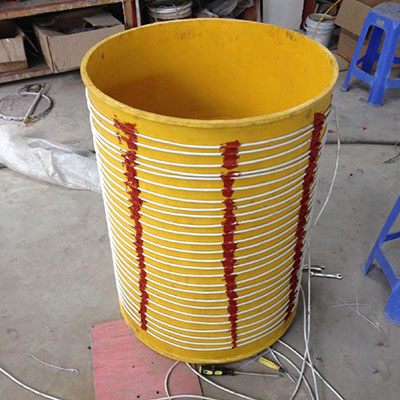

5、缠绕高温电缆，高温电缆的规格与长度请根据各种不同型号电磁加热控制器的要求选配，该步骤非常关键。

6、将线圈与电磁加热控制器连接。则将绕好的线圈与电磁加热控制器连接好，并给电磁加热控制器接上电源，即可对设备进行调试，需注意的是调试过程中要特别注意测量电磁加热控制器的输入电流与频率。为保证设备的使用寿命建议电流调到额定工作电流的80%左右，如我司2.5KW的电磁加热控制板，额定工作电流是12A，则建议调到10A左右即可，或电流偏小则可减少线圈，反之则需再增加些线圈。
