电磁感应加热器线圈发热的问题：

1、如果将金属物体置于磁场中，或把它在磁场中切割磁力线时，其内部会产生感应电流。这种感应电流会使金属块会很快的发热。电磁感应加热器的线圈发热要看温度达到多少度，在般的情况下，电磁线圈的正常温度在70度左右，80度以下才是正常的，如果超过了90度，肯定就是有问题了。

2、电磁感应加热器线圈本身的问题：线圈的问题就涉及的质量和选配上了。（质量上的问题就不讲解了），如果是使用高频线，那线般问题不大。这种情况其实还是主板的问题，我们的以前的主板也会有这个问题，因为主板缺陷，而25平方的线也比较粗了，集肤效应导致线材发热也是必然的，以前我们都是用多股漆包高频线来解决密封电气箱内，每个器件的发热量的，其实使用上没什么区别，就是安装变得繁琐了些，不过现在公司的电蔗感应加热器已经改善，调整了机器的Q值，并对整个机芯做了隔热、散热处理，断不会出现单根25平方线高温现象，所以如果大家买了机器发热量过大，又不好退换的话，可以考虑下用多股线来代替单的25平方线，当然好还是找有实力的公司购买，毕竟多少是因为设计问题而导致的发热现象。

影响电磁加热器加热效果的3个因素：

1、电磁加热器主机放置的距离。般情况下，我们厂家都会建议放在5米以内，这样加热效果才会更好。

2、加热的介质。目前大多数的工业加热设备对于所加热的介质还是有定的要求的，好是可以直接加热的，例如铁质、碳钢材质。对于直接加热不锈钢材质的管道或者容器还是有定的困难。不过电磁掌握电磁加热核心技术，能够直接加热304、316等3系列，并且拥有丰富的应用案例，直接加热不锈钢的技术行业先。

3、加热的距离。被加热体与电磁加热线圈的距离，正常来说，对于220V、5KW的电磁加热控制板以及以下功率两者间的距离好相隔1.5-2公分；380V、5KW电磁加热设备距离好相隔2-3公分。这个距离我们厂家都是利用保温棉代替，既避免了隔空，又避免热量损失，所以客户无需担心隔空问题。

电磁加热器用薄膜电容的要求和注意事项：

1、耐压选择不当：例如,交流输入端,380V的线电压,EMI电路用的电容器,三角形接法,部分工程师选择MKP-X2 275V.AC (这会导致电容击穿)。例如,LC谐振回路,很多工程师以为半桥谐振电容,耐压只是直流母线537V的半即可(实际上这是严重错误的)。国内的机芯,有使用的薄膜电容器耐压等1200V 1600V 2000V 2500V 3000V 4000V 需要根据自己的实际电路来选择。正确的方式是用示波器加高压探头,实际测量下机芯在大功率的时候,谐振电压的波形。

2、电流选择不当：很多企业的工程师,研发人员,对于直流母线支撑电容器,LC谐振电容器,电容器的电流方面根本就没经过具体计算和实际测量,造成电容器工作温度非常高,大大缩短薄膜电容器的使用寿命,严重的出现短时间就炸掉电容器了。正确的方式,就是用电流互感器测量下谐振回路的电流值,还有通过机子在老化的时候测测电容器的温升是否正常。

3、接线方式不当：在设计电磁加热机芯的时候,很多情况下需要多个薄膜电容器并联使用.并联的好处就是可以增加过流能力,降低温升.但是并联电路,大的问题是过流不均.由于接线方式的不当,往往造成并联的几只电容器,某个位置的电容器温度高,容易先坏掉。

电磁加热器线圈选型原则：线材本身：线材本身有很多种类，例如高频线、云母线、防水线、硅胶线、镀镍线、纯镍线、铜管、合金导线等，不同种类的线材适用场合不同，选购前应仔细问询。

电磁加热器是种怎样的装置：电磁加热器是种利用电磁感应原理将电能转换为热能的装置。在电磁加热器内部，由整流电路将50/60Hz的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为15-20KHz的高频电压，高速变化的电流流过线圈会产生高速变化的磁场，当磁场内的磁力线通过金属器皿(导磁又导电材料)底部金属体内产生无数的小涡流，使器皿本身自行高速发热，然后再加热器皿内的东西。而电磁加热本身对器皿和器皿内的物品的物理性质和化学性质不产生任何改变。

使用电磁加热器时这几点不可忽视：

1、电磁加热器主机的安顿环境不能在-20℃以下，高也不能超过50℃，且要枯燥、通风。

2、接入电源前：清楚电器作业需要的总电量和供电变压器的总容量，不能超过供电的总容量，也尽可能不要去糟蹋。别的要辨明单相220v、三相380v电压，不能接错。终要留意的就是，当电网的电压在规则电压规模的上下10%起浮时，制止运用大功率电磁加热设备。

3、变频电磁加热器是怕水的，因而、总归，电磁加热器不能有水进入，任何状况下都要防止这状况，水蒸汽、湿气过重也不可，电磁加热线也相同怕水，切忌用湿润的手去触摸或是在电磁加热线上搭晒湿润的衣物等等。

4、电磁加热器生产厂家印刷电路板周围不能有塑料、乙烯基和聚苯乙烯泡沫塑料(抗静电类型在外)，静电很可能会损坏这些电路。不要触摸操控接口板或操控板的IC电路。

5、电磁加热线外表是石棉原料，怕磨，因而电磁加热线应防止轰动凶猛的设备，防止磨损的电磁加热线呈现漏电现象，触摸接地的金属物体，用手触摸这些操控器之前消除身体上的静电(封闭操控器的电源。并且在触摸操控器时坚持接地)。

6、任何替换设备、检修设备环节定要断电今后才干进行，不要用手或导体触摸印刷电路板上的元件或导体。

7、任何替换设备、检修设备环节定要断电今后才干进行。

电磁加热器工作原理：电磁加热是利用电磁感应原理将电能转换为热能的能量转换过程，由整流电路将50/60Hz的交流电压转变成直流电压，再经过功率控制电路将直流电压转换成频率为20～40kHz的高频电压，当高速变化的交流电流通过线圈时，线圈会产生高速变化的磁场，磁场内的交变磁力线通过金属管道时（导磁、导电材料），管壁体内产生无数的小涡流，使输油管道的管壁本身自行发热与原油进行热交换，达到加热原油的目的。变频器是高频电磁加热器的核心部件，是利用电力半导体器件的通断作用将工频电源变换为另频率的电能控制装置。目前使用的变频器主要采用交流—直流—交流方式，先把工频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源供给电动机。变频器的电路般由整流、中间直流环节、逆变和控制4个部分组成。整流部分为三相桥式不可控整流器，逆变部分为IGBT三相桥式逆变器且输出为PWM波形，中间直流环节为滤波、直流储能和缓冲无功功率。

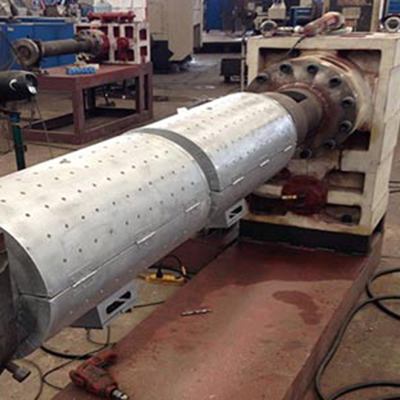

电磁加热控制器怎么安装？

1、改造前先取下原设备上面的电热圈。

2、清洁料筒并测量料筒各种参数。将料筒清洁干净并用工具测量料筒各种尺寸（管径、长度、加热区数、每区加热长度、原功率大小，以便确定用哪种控制板）。

3、在料筒上包层隔热保温材料，按照步骤2将料筒清洁干净后，在料筒上包上层隔热保温材料（石棉或者玻璃纤维均可），可以先做区，区做好后，再做其它区，熟练且经验丰富者可几个加热区起做 。

4、用高温布将保温材料包好，保温材料的厚度根据使用的不同的电磁加热控制器的要求来配，保温材料包好后，再用高温布（纤维布）或者电木板（环氧树脂板）将保温材料包紧起来，该步骤主要是确保料筒各处的保温材料厚度致，以保证电磁加热的磁场均。

5、缠绕高温电缆，高温电缆的规格与长度请根据各种不同型号电磁加热控制器的要求选配，该步骤非常关键。

6、将线圈与电磁加热控制器连接。则将绕好的线圈与电磁加热控制器连接好，并给电磁加热控制器接上电源，即可对设备进行调试，需注意的是调试过程中要特别注意测量电磁加热控制器的输入电流与频率。为保证设备的使用寿命建议电流调到额定工作电流的80%左右，如我司2.5KW的电磁加热控制板，额定工作电流是12A，则建议调到10A左右即可，或电流偏小则可减少线圈，反之则需再增加些线圈。
