广东锅炉电磁加热器原理图

电磁加热技术原理：

1、电磁加热器：电磁加热器是种利用电磁感应原理将电能转化成热能的装置，电磁加热控制器将220V，50/60HZ的交流电整流变成直流电，再将直流电转成频率为20-40KHZ的高频高压电，或者是380v 50/60HZ的三相交流电转换成直流电再将直流电转换成10~30KHZ的高频低压大电流电，用来工业产品加热。

2、电磁加热圈：高速变化的高频高压电流流过线圈会产生高速变化的交变磁场，当用含铁质容器放置上面时，容器表面即具切割交变磁力线而在容器底部金属部分产生交变的电流（即涡流），涡流使容器底部的载流子高速无规则运动，载流子互相碰撞、摩擦而产生热能。从而起到加热物品的效果。即是通过把电能转化为磁能，使被加热钢体表面产生感应涡流种加热方式。这种方式从根本上解决了电热片、电热圈等电阻式的，通过热传导方式加热产生的热效率低下的问题。

电磁加热的优势：不直接接触产品，不会和金属发生反应（如铜、铝、镍、不锈钢等），也不会发出任何气体，环保无毒，且设计了过流、短路、缺相、过压、欠压、过热、线圈开路、抗干扰、防雷击等多项自动保护功能，不会发生短路。电磁加热装置很好地结合了加热设备应用环境和工作需要进行开发，对食品机械无需太多改动，便能轻松达到节能30-50%的效果，并能节省预热时间，预热时间通常缩减到1/3左右。具备节能降耗，精确控温，可靠安全等三大特点。电磁加热的原理是通过电子线路板组成部分产生交变磁场、当用含铁质容器放置上面时，容器表面具即切割交变磁力线而在容器底部金属部分产生交变的电流（即涡流），涡流使容器底部的铁原子高速无规则运动，原子互相碰撞、摩擦而产生热能。从而起到加热物品的效果。

在使用电磁加热器时要注意什么？

1、使用程要轻易拆除电磁加热控制板接导线接措施防止触电道保护措施。

2、要定期清理散热器保证电磷感应加热器通风。

3、使用电磁加热器应先按说明书绕线圈并检查误再接通电源。

4、保养清洗电磁加热器前切断电磁加热器电源清洁电磁加热器外壳应用干净抹布进行擦拭严禁用喷射水流冲洗外壳及电器箱部。

5、要电磁加热器安装潮湿环境防止水蒸汽进入电箱易缘介质表面凝结降低其缘性能造漏电事故。

6、要经检查电磁加热器进风口及散热风扇防止进风口处堵塞或散热风扇卡死避免热停机保护。

电磁加热器用风冷的好还是水冷的好？现今工业域和民用设备中较广泛的种加热方式，主要是采用电磁加热技术，在使用电磁加热器中用户都关心的电磁加热器是水冷好还是风冷好呢？电磁加热器作业段时间后，控制面板是会发热发烫的，所以就需要对控制板进行降温处理，避免由于控制板温度过高，自身过热保护致使电磁加热器中止加热作业。通常对控制板降温处理方法有两种，种是风冷的，另种是水冷的。对于风冷和水冷的电磁加热器哪个好就要依据场合、气候、环境而论。

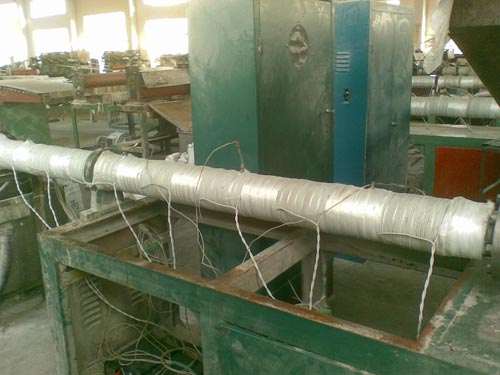

电磁加热节电分析：电磁加热器在塑料机械上节能30%-70%是怎么来的？

1、相比电阻加热，电磁加热器多了层保温层，热能利用率增加。

2、相比电阻加热，电磁加热器直接作用于料管加热，减少了热传递热能损耗。

3、相比电阻加热，电磁加热器的加热速度要快四分之以上，减少了加热时间。

4、相比电阻加热，电磁加热器的加热速度快，生产效率就提高了，让电机处在饱和状态，使其减少了，高功率低需求造成的电能损耗。

影响电磁加热器质量好坏的几个原因：

1、材料因素——电磁加热器因为是工业产品，所以元器件的选材上，追求的是持续、稳定的元器件，好的电磁加热器价格上对高于，小厂所谓的普及品，流工厂做质量，二流工厂做价格。说简单点大厂为了质量，选配元器件上喜欢采用进口的好元器件，个别时候可能因为让设备更长寿，采用远超需要的元器件，不让元器件满负荷工作，而小公司为了多卖机器，大多打着便宜的口号，但便宜的价格来至于低廉的成本，低成本必然是低质量。

2、技术因素——电视机这个成熟的产品不同的品还有着好坏之分，何况是电磁加热这个新兴产业，有的厂家开厂好几年了，有的厂家才两年，如果说技术条件是样的，那是不可能的，期间每个型号的机器都有技术性的改动，改动多的2.5kw的电磁加热器超过四次重新设计了，期间些小缺陷慢慢的也修补完善，如果家新公司在没有产品大量市场反馈，单凭技术人员实验是不可能做出合适的电磁加热器的，因为他们只懂电磁加热器不懂塑料生产，不懂塑料机的原理。

3、经验因素——电磁加热器安装的好，和安装的不好效果是很打区别，这点需要丰富的安装实例，光靠几组数据是分析不出来的，新公司根本没有这样的经验来支撑，完全靠理论在安装。人家说台同型号的电磁加热器，装在同型号的注塑机上，为什么个省电40%以上，个刚刚够理论数据的30%，电磁感应加热器讲解这不仅是机器的差异，电磁加热器的安装位置，线圈长短都有影响，如果是采用多组小功率的电磁加热器，这个差异就更为明显。

电磁加热板为什么容易出问题？平时没有注意机器内部清洁，灰尘过多导致机器短路。板子设计缺陷。模块问题。

电磁加热器的全桥和半桥的投资成本与产品配置的异同：

、相同：在普通用途上，均可全系列配置各种产品。

二、投资成本上不同：

1、全桥：因其设计配置较高，无可避免生产成本较高。

2、半桥：因其设计配置较低，生产成本较低。

三、产品配置上：

1、全桥：成本合理和负载耐用上，配置30KW以上产品较宜。

2、半桥：成本合理上，配置30KW以下产品较宜。
