管型母线

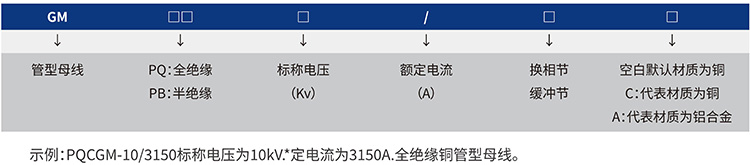

随着国民经济的快速、稳步增长，城市建设的飞速发展，企业、居民用电量呈直线上升，由此导致变电站主变容量的不断加大，变压器低压出线侧的额定电流也随之增加，电力部门越来越需要一种载流量大、安全系数高的导电产品来代替原有的矩形母线。在此前提下，本公司技术人员和一些著名的电缆制造专家于2003年参照交联电缆的绝缘结构创新出一种新型导电产品一一管形母线。该产品已在实际工程中得到应用，获得了良好的效果，为变电站的安全运行、提高供电的可靠性、降低能源损耗起到了积极的作用。

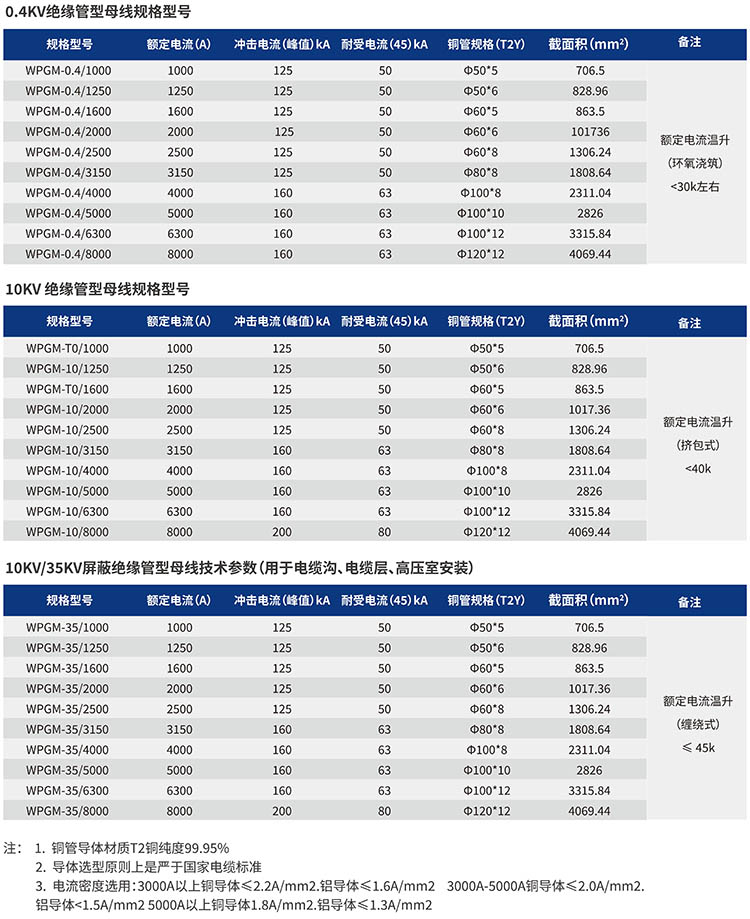

2、管形母线与常规矩形母线相比较具有如下优点：

2.1、集肤效应低、单位截面载流量大

    管形母线采用铜管为主导体，铜管外表为圆形表面，电荷分布均匀，不象矩形母线有棱角，表面电荷容易聚集在棱角处，引起母线局部发热，造成能源的浪费。另外，铜管为空心导体，集肤效应低，单位截面载流量大于常规矩形母线。例如：铜管导体为Φ100×5，截面积是1491.5mm2，载流量可达到3150A,电流密度为2.11A／mm2，温升≤45K；而矩形母线载流3150A，需选用2片120×10的铜排，电流密度为1.31A／mm2，温升却在左右

2.2、散热条件好

大凡导电产品，最忌发热。管形母线因选用钢管作为主导材料，中部为空心，热空气在导体内部能形成空气对流，散热条件好，而常规矩形母线及电缆是无法达到这一效果的。

2.3、允许应力大、跨距大、机械强度高

我们从《导电材料电工手册》可得知，铜管的应力为294MPa，抗拉强度为320MPa，足足是矩形铜排母线的4倍，从而使得管形母线可承受的短路电动力远远大于矩形母线。铜管母线跨距最大能达到9米，如果采用双钢架结构支撑，其跨距最大能达到14米，可直接进入高压室与开关柜或电抗器连接，减少了常规母线所需的支柱绝缘子、母线金具及土建工程。加上母线采用钢架结构支撑，从而具有较强的抗震动能力。

2.4、电气绝缘性能强、主绝缘材料稳定性高

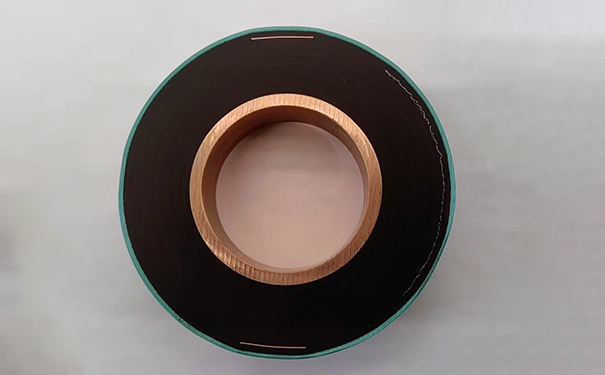

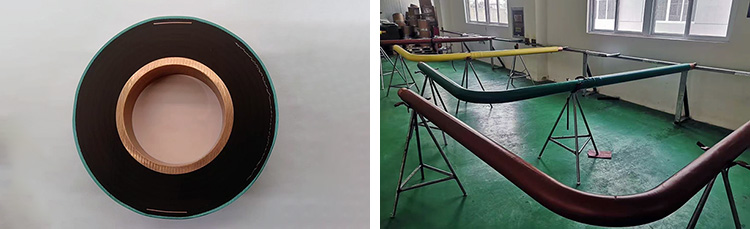

管形母线的绝缘是一种由多重绝缘材料和屏蔽材料相互交替形成的绝缘结构，电位由里及外逐层降低，直到表面电位为零。多重屏蔽层保证了每层绝缘层表面的电荷分布均匀，避免了绝缘层表面产生局部放电，且不受其它相母线的电场和磁场的干扰，加上主绝缘材料采用聚四氟乙烯，有优良的电气性能和化学稳定性、介质损耗小、阻燃、耐老化、使用寿命长。
